I-PEX 83001-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、8K高速传输对线束提出了更高要求

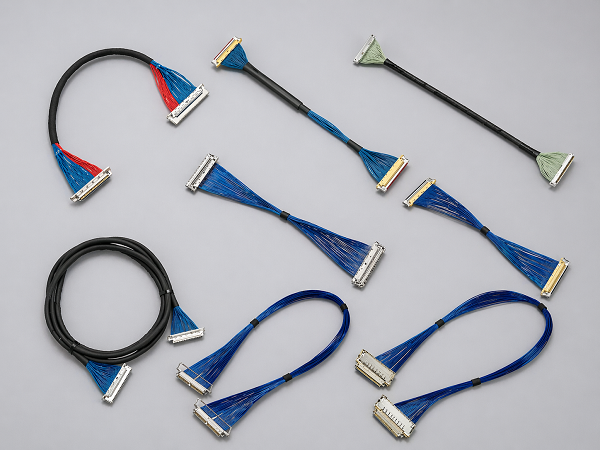

随着8K显示、超高清影像和高带宽数据传输应用不断增加，设备内部的信号链路需要承载更高的数据量。对于工程师而言，8K项目选择连接线束时，不能只关注线束能否完成基本导通，还需要考虑线材结构、阻抗、信号完整性、连接器尺寸以及高速信号在整条链路中的稳定传输。极细同轴线采用同轴结构，在有限空间内能够实现多路信号连接，并且适合高密度、高速信号应用，因此在空间紧凑的高速电子设备中具有较高的应用价值。

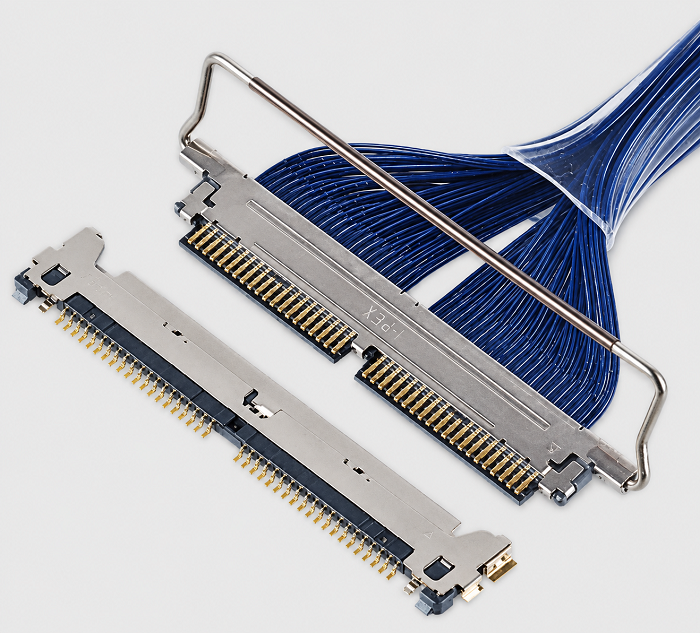

CABLINE-CAL采用0.4mm间距、水平对插结构，嵌合高度为0.73±0.07mm，最大嵌合高度约0.80mm，并支持30Pin和40Pin规格。其高速参考测试采用AWG 40 Micro-Coaxial Cable、45Ω、100mm长度和GSSGSSG Pin Assignment，并给出40Gbps/lane PAM3的参考传输性能。需要注意的是，这些是特定条件下的参考结果，实际8K系统的传输性能还需要结合协议、线长、信号源、PCB走线以及整机链路进行验证。

————————————————————————————————————————————————————————————————
二、I-PEX 83001-100B-01-D：40Pin、100mm、AWG 40极细同轴线束

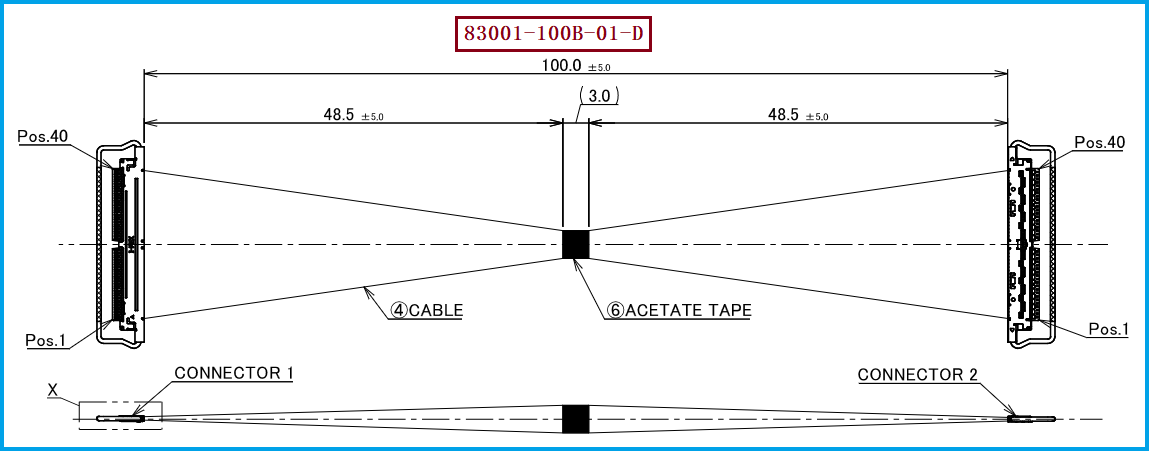

本次介绍的产品型号为I-PEX 83001-100B-01-D，是CABLINE-CAL 40Pin、100mm、1-1结构的极细同轴线束。PDF图纸中明确采用40根AWG 40 Micro-Coaxial Cable，线材特性阻抗标注为50Ω，两端均为40Pin连接结构，并按照对应Pin进行连接。对于工程师来说，这种40Pin双端连接结构适合设备内部两个连接位置之间的多路信号传输；对于采购人员来说，明确产品料号、长度、Pin数和线材规格，也方便进行样品确认和兼容替代开发。
这款极细同轴线束使用的线材端连接器型号为20777-040T-01，属于CABLINE-CAL 40Pin Plug Housing。CABLINE-CAL可适配AWG 38、AWG 40、AWG 42、AWG 44 Micro-Coaxial Cable，而83001-100B-01-D的具体线材规格为AWG 40。对于8K相关项目而言，工程师在进行线束选型时，应将线材规格、阻抗、长度和连接器作为一个整体进行考虑，而不能仅凭线径判断高速传输能力。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
8K传输项目在选择极细同轴线束时，建议从实际链路需求出发确认Pin数、线材AWG、阻抗、线束长度、连接器结构以及设备内部安装空间。对于I-PEX 83001-100B-01-D而言，其核心规格为40Pin、100mm、1-1结构、AWG 40 Micro-Coaxial Cable以及50Ω线材。进行兼容替代开发时，需要重点匹配两端连接器、Pin对应关系、线长、线材规格和整体装配尺寸，同时针对实际8K信号链路进行性能验证。
对于采购人员来说，如果现有设备采用I-PEX 83001-100B-01-D，需要寻找兼容替代供应方案，可以将产品型号83001-100B-01-D、线材端连接器20777-040T-01、AWG 40以及100mm长度等信息作为供应商沟通的基础。我们公司专注于极细同轴线束生产制造，可提供I-PEX 83001-100B-01-D兼容替代线束方案，并可根据客户实际项目需求进行线材、长度、连接器及线束结构的匹配开发。对于8K高速应用，建议在样品阶段完成装配验证及信号完整性测试，再根据测试结果推进批量应用。

————————————————————————————————————————————————————————————————

四、总结：8K项目更关注整条高速链路，极细同轴线束是其中的重要环节
8K传输对数据带宽和信号完整性提出了更高要求，因此线束选型需要从整个高速链路进行考虑。极细同轴线束能够在较小空间内实现多路信号连接，并兼顾高密度布线需求。I-PEX 83001-100B-01-D采用40Pin、100mm、1-1结构，使用AWG 40、50Ω Micro-Coaxial Cable，配套线材端连接器型号为20777-040T-01。从工程设计角度来看，这种结构适合用于空间受限且需要多路信号连接的设备内部。
需要特别说明的是，“8K项目”并不意味着只要使用极细同轴线束就能够自动满足某一种8K传输标准，最终性能还取决于信号协议、线材结构、连接器、线束长度、PCB设计以及整机系统等多个环节。对于需要进行国产化替代、供应链优化或定制开发的客户，我们公司可提供I-PEX 83001-100B-01-D兼容替代线束方案，围绕40Pin、AWG 40、100mm及50Ω等关键规格进行匹配开发，并通过实际样品验证，为工程师和采购人员提供相应的极细同轴线束制造支持。
