I-PEX 82438-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、如何判断系统是否需要使用极细同轴线束？
对于工程师来说，判断一个系统是否需要采用极细同轴线束，不能简单以“线材越细越好”作为标准，而需要结合设备内部空间、信号传输要求、连接密度以及实际布线路径进行综合判断。当产品不断向轻薄化、小型化方向发展，而内部又需要布置多路高速信号时，连接区域往往会同时面临空间紧凑和信号传输要求提高的问题。此时，极细同轴线束能够在较小空间内完成多通道信号连接，因此更适合用于对空间和连接密度要求较高的电子设备。
从连接器结构来看，CABLINE-CAL采用0.4mm间距和水平对插方式，嵌合高度为0.73±0.07mm，可提供30Pin和40Pin规格，并支持AWG 38、AWG 40、AWG 42、AWG 44极细同轴线。40Pin产品嵌合后的最大高度为0.80mm，对于薄型设备、窄边框设备以及内部空间比较紧凑的产品设计，可以提供较为灵活的连接方案。

————————————————————————————————————————————————————————————————

二、I-PEX 82438-100B-02-D极细同轴线束产品介绍

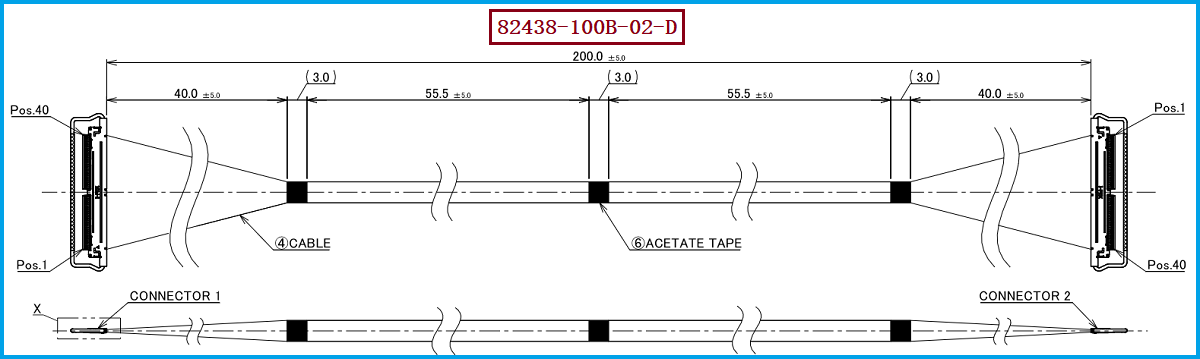

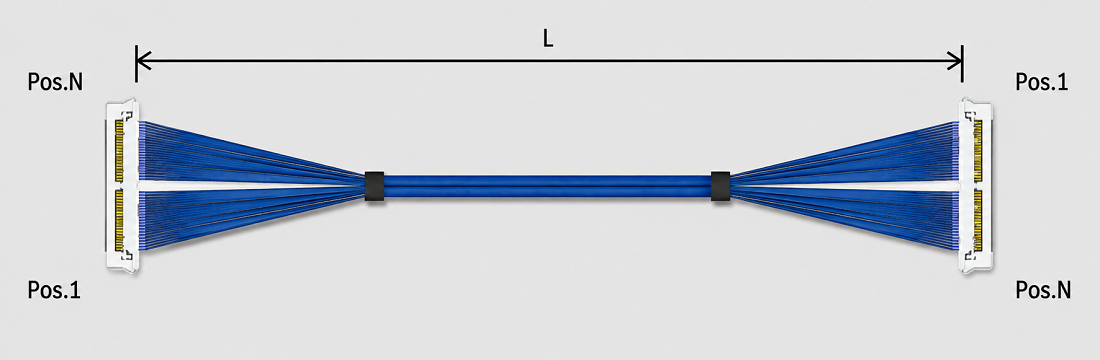

本次介绍的产品型号为I-PEX 82438-100B-02-D，是一款CABLINE-CAL 40Pin极细同轴线束，长度为200mm，采用1-N结构，线材规格为40AWG。对于工程师而言，40Pin高密度连接可以满足多路信号连接需求；对于采购人员而言，明确产品料号、Pin数、长度和线材规格，也便于后续进行样品确认、供应商沟通以及兼容替代开发。该型号对应的40Pin、40AWG、200mm规格可以与具体项目的线束需求进行针对性匹配。
该款极细同轴线束使用的线材端连接器型号为20777-040T-01，对应CABLINE-CAL 40Pin Plug Housing。该连接器可适配AWG 38、AWG 40、AWG 42、AWG 44规格的极细同轴线材，因此在实际项目开发过程中，可以根据设备空间、线材要求以及信号传输需求进行选择。对于已经使用40Pin极细同轴连接方案的设备，如果后续需要进行国产化、供应链优化或者替代开发，可以围绕I-PEX 82438-100B-02-D的具体结构和参数开展兼容方案设计。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于工程师来说，极细同轴线束的替代开发并不是简单更换一条相同长度的线，而是需要综合确认Pin数、连接器型号、线材AWG、线束长度、出线方向、安装空间以及实际信号要求。以I-PEX 82438-100B-02-D为例，如果原有设备采用40Pin、200mm、40AWG规格，那么兼容替代时应围绕这些核心参数进行匹配，同时还需要结合设备端连接器和实际装配结构进行确认。这样才能减少因尺寸、线序或者连接结构不匹配而造成的重新开发。
从采购人员的角度来看，明确原有产品型号I-PEX 82438-100B-02-D、线材端连接器型号20777-040T-01以及可适配的AWG 38、AWG 40、AWG 42、AWG 44规格，可以让供应商更准确地理解项目需求。我们公司专注于极细同轴线束生产制造，可提供I-PEX 82438-100B-02-D兼容替代线束方案，并可根据客户实际产品需求进行线材、长度、连接器及线束结构的匹配开发。对于正式导入项目，建议通过样品装配、信号完整性和可靠性测试，对替代线束进行实际应用验证。

————————————————————————————————————————————————————————————————

四、总结：从实际应用需求选择合适的极细同轴线束
对于需要进行轻薄化设计、高密度信号连接或者有限空间布线的电子设备来说，极细同轴线束能够在尺寸、连接密度和布线灵活性之间提供一种适合的解决方案。I-PEX 82438-100B-02-D为40Pin、200mm、40AWG极细同轴线束，线材端连接器型号为20777-040T-01，可适配AWG 38、AWG 40、AWG 42、AWG 44规格。对于工程师而言，可以围绕设备空间、信号要求、连接器结构和线材规格进行选型；对于采购人员而言，则可以根据原有料号和具体规格寻找合适的兼容替代供应方案。
我们公司专注于极细同轴线束的生产制造，可提供I-PEX 82438-100B-02-D兼容替代线束方案，针对客户在国产化替代、供应链优化、样品开发以及批量生产过程中遇到的线束需求，结合具体产品结构进行匹配开发。通过对连接器、线材AWG、长度及结构尺寸等关键参数进行确认，再配合实际装配和性能验证，可以为工程和采购项目提供更加明确的极细同轴线束替代思路。
