I-PEX 82876-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、I-PEX 82876-100B-02-D极细同轴线束介绍

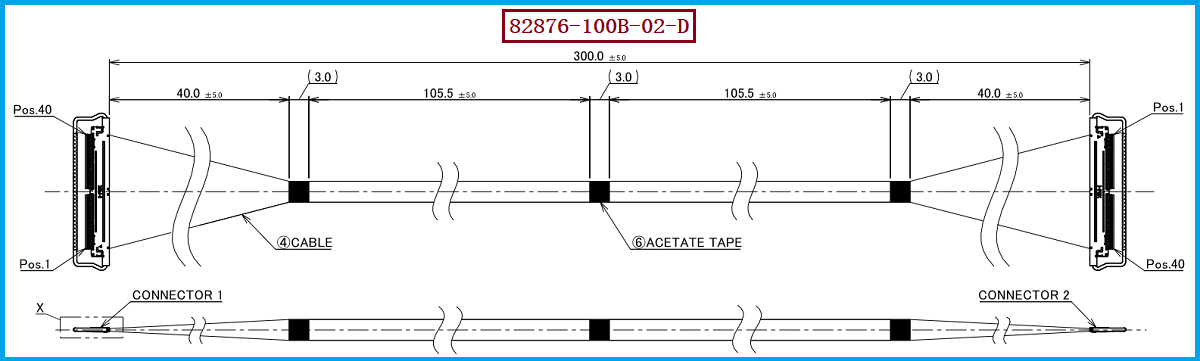

I-PEX 82876-100B-02-D是一款40PIN极细同轴线束，采用CABLINE-CAL连接方案，线材端连接器型号为20777-040T-01，连接器为40PIN、0.4mm Pitch，配套40AWG、50Ω Micro-Coaxial极细同轴线，整条线束长度为300MM。连接器采用水平对插结构，40PIN嵌合后的宽度约24.05mm，最大高度约0.80mm，适合设备内部空间较紧凑的连接设计。

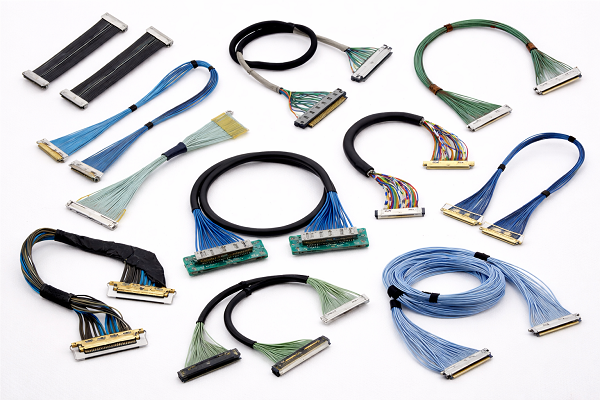

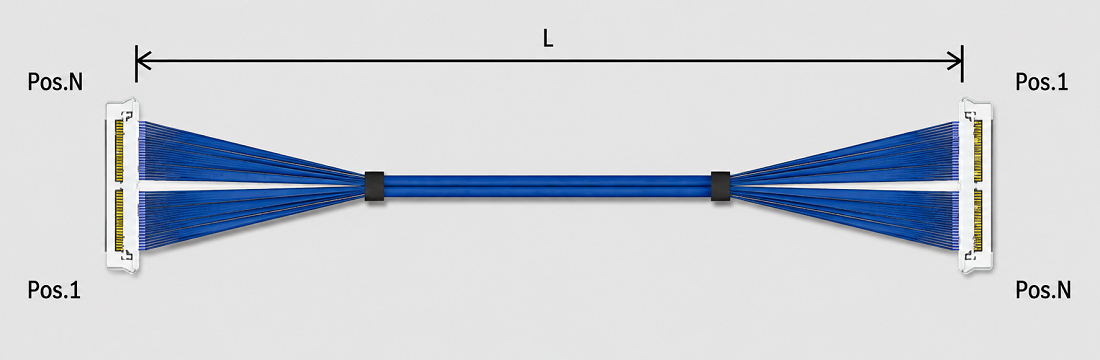

对于工程师而言，极细同轴线束与传统FPC都可以用于电子设备内部信号连接，但两者的结构方式并不相同。FPC属于柔性扁平线路结构，而极细同轴线束由多根独立的微型同轴线组成，在需要多路高速信号、较小布线空间或特定走线方式的设备中，可以根据实际接口和信号要求评估极细同轴线束方案。I-PEX的CABLINE-CAL系列本身采用0.4mm Pitch，并支持30PIN和40PIN配置。

————————————————————————————————————————————————————————————————

二、极细同轴线能否替代传统FPC？
在满足接口、电气性能、机械尺寸和装配方式的前提下，极细同轴线束可以作为部分传统FPC连接方案的替代选择。尤其是设备需要较高信号密度，同时内部存在狭窄空间、复杂走线路径或需要独立同轴通道的情况下，极细同轴线束能够通过多根微型同轴线实现集中连接。对于高速信号应用，还可以结合实际线材阻抗、线长和信号速率进行信号完整性验证，而不能只比较FPC和同轴线的外观尺寸。
不过，极细同轴线束并不能简单理解为“直接替换所有FPC”。如果原设备采用FPC接口、FPC焊接结构或特殊折弯成型方式，替换时需要重新确认连接器、PIN数、Pitch、线位定义、线束长度以及安装空间。对于I-PEX 82876-100B-02-D而言，40PIN、0.4mm Pitch和20777-040T-01连接器已经形成明确的接口条件，因此更适合针对具有对应接口需求的设备进行兼容替代，而不是直接套用到普通FPC接口上。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
工程师在评估极细同轴线替代FPC时，应先从接口端开始确认。如果设备需要40PIN、0.4mm Pitch连接，并且内部空间对连接器高度和布线尺寸存在要求，可以进一步评估I-PEX 82876-100B-02-D这类方案。该型号采用40AWG、50Ω极细同轴线，线束长度为300MM，连接器型号为20777-040T-01，实际替代时还需要按照原设备的信号定义确认每个PIN的对应关系，并结合实际工作环境进行装配和电气验证。
对于采购人员来说，替代传统FPC时不能只比较单价，还应确认连接器、PIN数、Pitch、线材规格、长度和线位定义是否一致，同时关注样品验证、批量生产能力和供应稳定性。我们公司可提供：I-PEX 82876-100B-02-D兼容替代线束方案，可根据客户设备的连接器结构、PIN数、Pitch、线材规格、长度及实际安装要求进行极细同轴线束生产制造，为工程师提供替代设计与样品验证，并为采购人员提供批量供应和国产化替代支持。

————————————————————————————————————————————————————————————————

四、总结：极细同轴线可以替代部分FPC，但需要匹配具体应用
极细同轴线束与传统FPC各有适用场景，并不存在一种方案能够完全取代另一种方案。对于需要高密度连接、紧凑空间布线以及多路高速信号传输的设备，极细同轴线束可以成为FPC之外的一种连接方案；而对于已经采用特定FPC接口、特殊线路结构或成型方式的设备，则需要重新评估接口和机械结构。最终是否能够替代，应以实际设备的接口、电气性能、机械尺寸和装配要求为判断基础。
I-PEX 82876-100B-02-D采用40PIN、0.4mm Pitch、40AWG、50Ω极细同轴线，配套20777-040T-01连接器，线束长度为300MM，可用于具有相应接口和空间要求的设备内部连接。我们公司可提供I-PEX 82876-100B-02-D兼容替代线束方案，为客户提供极细同轴线束定制生产、样品验证及批量供应服务，在满足实际产品要求的基础上，为FPC替代和线束国产化提供新的选型方向。
