I-PEX 82870-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、从“能传输”到“高密度连接”，普通同轴线与极细同轴线的差别
在高速电子设备内部，普通同轴线和极细同轴线都可以用于信号传输，但当设备不断向轻薄化、高速化和高密度方向发展时，两者在实际应用中的差异会越来越明显。普通同轴线通常具有更大的线径和占用空间，而极细同轴线通过更小型化的结构设计，可以在有限空间内完成多路信号布线，对于笔记本电脑、显示设备、高速通信设备以及其他内部空间紧凑的电子产品，更容易满足高密度连接需求。

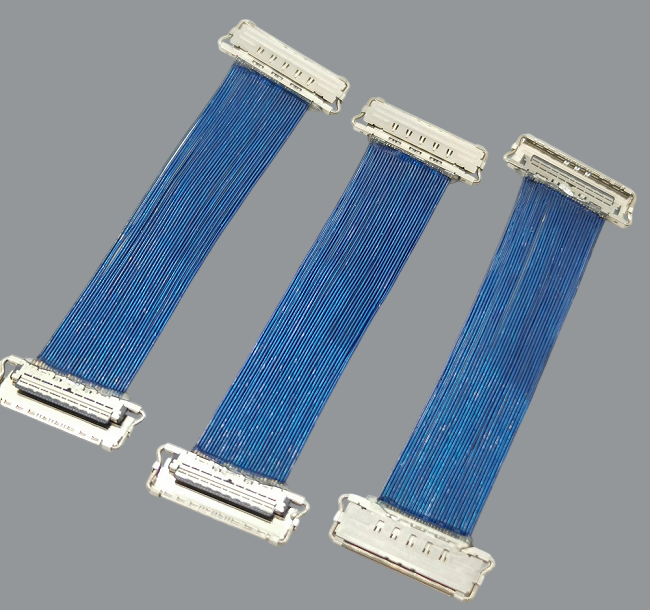

对于工程师而言，选择极细同轴线并不意味着普通同轴线“不能使用”，而是需要根据设备空间、信号数量、布线方式以及连接器结构进行综合判断。以I-PEX 82870-100B-02-D为例，这款产品属于CABLINE-CA II 50P极细同轴线束，采用50根AWG 40、50Ω Micro-Coaxial Cable，标准线束长度为300 mm，线材端使用20680-050T-01连接器。50P高密度结构配合极细同轴线，可以在较小的连接区域内实现多路信号连接，为设备内部空间优化提供更多设计余量。

————————————————————————————————————————————————————————————————

二、极细同轴线真正的优势，体现在空间、信号和连接可靠性

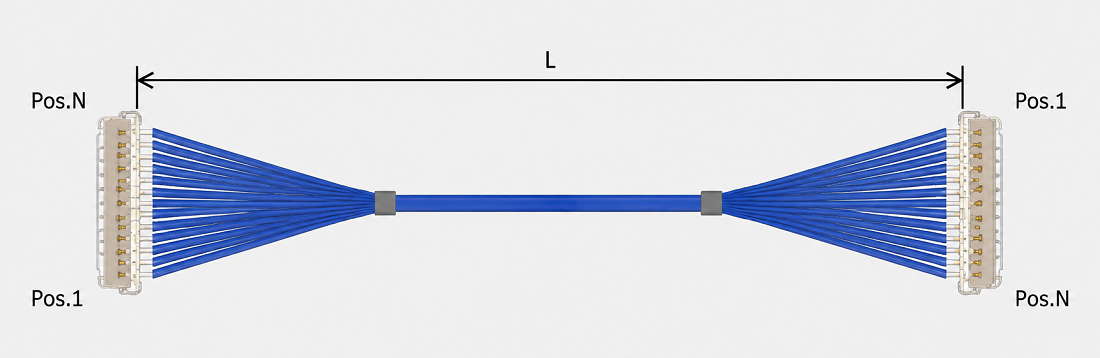

从设备设计角度来看，普通同轴线与极细同轴线最大的差异之一就是空间利用率。当设备内部需要布置几十路甚至更多高速信号时，线材外径、弯折空间以及连接器尺寸都会直接影响结构设计。CABLINE-CA II采用0.4 mm接触间距、水平插拔结构，并配合全屏蔽ZenShield®设计和机械锁扣结构，在满足高密度连接的同时，也兼顾高速信号连接和连接可靠性。对于工程师来说，这种连接方案能够更好地适应轻薄化、高集成度设备内部的连接需求。
而从采购人员角度来看，极细同轴线的价值不仅在于产品尺寸，还体现在整套线束方案的可制造性和供应稳定性。I-PEX 82870-100B-02-D实际采用AWG 40极细同轴线，配套线材端连接器为20680-050T-01；该连接器所属的CABLINE-CA II系列可适配多种Micro-Coaxial Cable规格，包括AWG 36、AWG 38、AWG 40、AWG 42和AWG 44，但具体82870-100B-02-D产品使用的是AWG 40。因此，在进行替代采购时，应以原产品实际规格为基础确认，而不能仅依据连接器可适配范围直接更换线材规格。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
如果工程师需要将普通同轴线方案升级为极细同轴线，或者采购人员需要寻找I-PEX 82870-100B-02-D的兼容替代产品，建议首先确认连接器和线材两个核心环节。对于这款50P线束，需要重点核对20680-050T-01线材端连接器、AWG 40 Micro-Coaxial Cable、50Ω特性阻抗以及300 mm线束长度，同时还需要确认线序、出线方向、端接结构和设备内部安装空间。尤其是高速信号应用，最终替代方案还应结合线材、连接器、PCB和整机系统进行实际验证。
从采购角度来看，兼容替代并不是简单地找到一个外观相似的线束，而是需要保证连接器、线材、结构尺寸和制造工艺能够满足原设备的使用要求。我们公司可提供 I-PEX 82870-100B-02-D 兼容替代线束方案，可根据客户实际需求围绕20680-050T-01连接器和AWG 40极细同轴线进行生产制造，并结合线束长度、线序、端接方式及装配要求进行匹配，帮助客户在原有供应体系之外增加极细同轴线束供应选择。

————————————————————————————————————————————————————————————————

四、从工程验证到批量采购，极细同轴线束需要关注整体制造能力

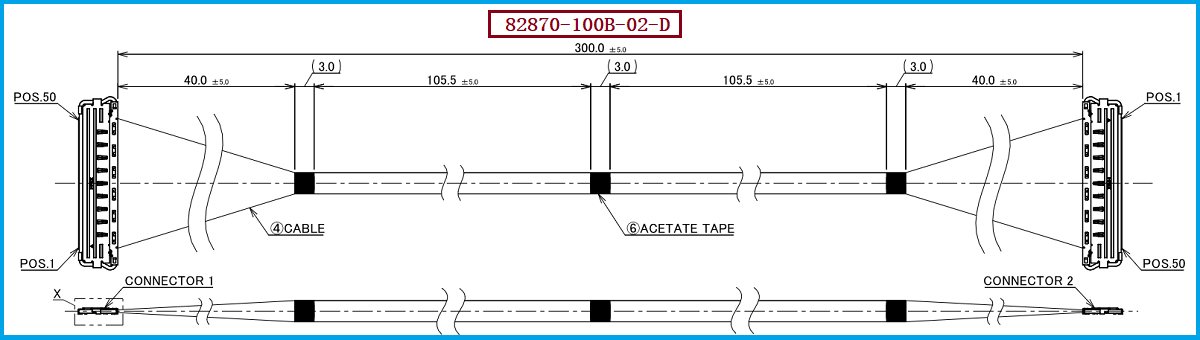

对于高密度50P线束而言，真正影响产品稳定性的并不仅是线材本身，还包括极细同轴线的加工、排列、端接以及连接器组装一致性。82870-100B-02-D的工程图采用50根AWG 40、50Ω Micro-Coaxial Cable，并对线束长度、线序、连接器组件以及耐压、绝缘电阻等参数进行了明确要求。因此，工程师在进行兼容替代验证时，应围绕原产品实际结构逐项确认，而采购人员则需要进一步考察供应商的样品开发能力、批量制造能力和长期供货稳定性。
对于需要国产化替代、供应商备选或批量采购的客户来说，极细同轴线束供应商是否具备成熟的制造能力，会直接影响项目从样品验证到量产导入的效率。我们公司专注于极细同轴线束生产制造，可针对I-PEX 82870-100B-02-D提供兼容替代制造服务，根据客户产品需求进行样品开发和批量生产，为工程验证和采购供应提供更加灵活的线束解决方案。

————————————————————————————————————————————————————————————————

五、总结
普通同轴线与极细同轴线的差别，并不只是“线径大小”的差异，而是体现在高密度布线、空间利用、连接器匹配以及高速信号应用等多个方面。I-PEX 82870-100B-02-D采用50P结构、AWG 40、50Ω Micro-Coaxial Cable，线材端使用20680-050T-01连接器，标准长度为300 mm。对于工程师而言，极细同轴线能够为设备小型化和高密度连接提供更加灵活的设计空间；对于采购人员而言，则需要进一步关注产品规格匹配、制造一致性、替代验证和持续供货能力。我们公司可提供 I-PEX 82870-100B-02-D 兼容替代线束方案，为客户提供极细同轴线束的兼容替代及生产制造支持。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理18013280527（微信同号）。
