I-PEX 82672-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

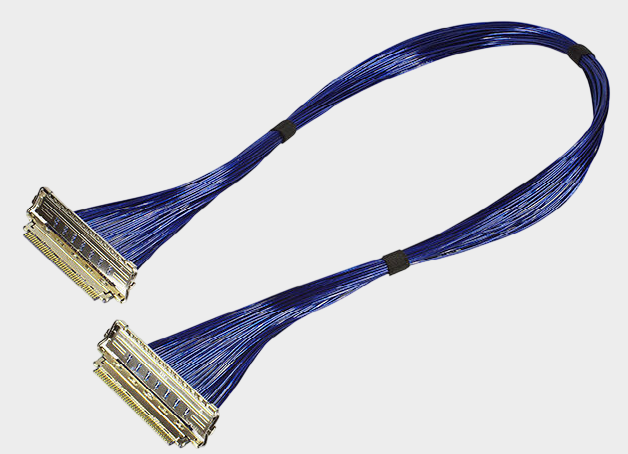

一、I-PEX 82672-100B-01-D产品介绍：40P、200mm极细同轴线束

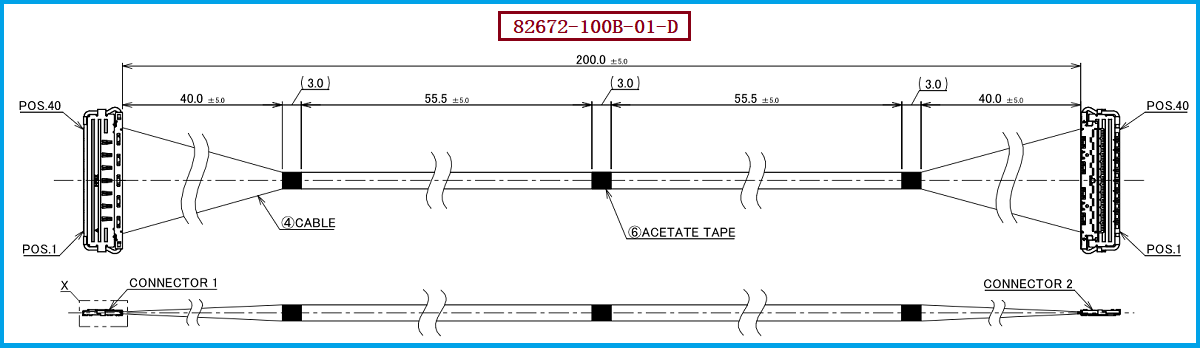

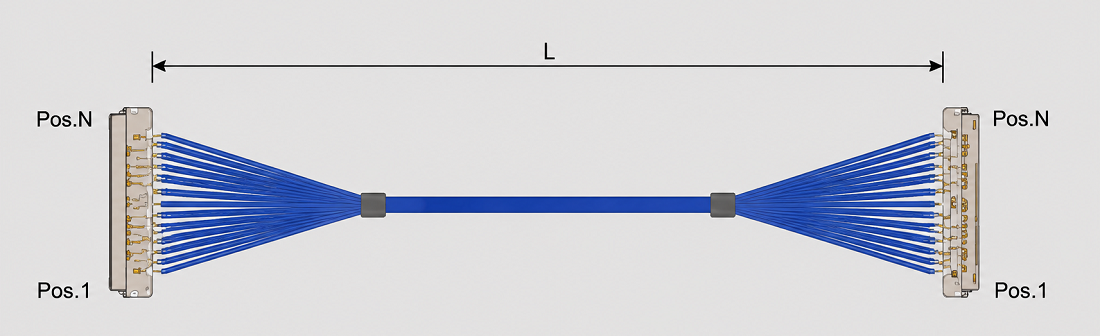

I-PEX 82672-100B-01-D 是 CABLINE-CA II 系列40Pin极细同轴线束，采用双端连接结构，线束长度为 200mm，内部使用40根 AWG #40、50Ω Micro-Coaxial Cable（极细同轴线），两端采用40Pin连接器组件，实现对应Pin位之间的1:1信号连接。线材端使用的连接器组件型号为 20680-040T-01，同时配套Lock Bar、Shell等连接器组件，整体结构适合空间紧凑、对高速信号连接和EMI控制有要求的电子设备内部连接。
从工程应用角度来看，82672-100B-01-D的优势不仅体现在“小型化”和“多Pin密集连接”，还在于极细同轴线自身具备独立屏蔽结构，可以用于高速信号传输场景。CABLINE-CA II连接器采用0.4mm Pitch、水平配合结构及ZenShield®全屏蔽设计，并配有机械锁扣结构，有利于在有限设备空间内实现高密度连接。对于正在进行高速显示、数据传输设备内部线束设计的工程人员，以及需要寻找稳定替代供应渠道的采购人员而言，这类标准化40P极细同轴线束具有较高的选型价值。

————————————————————————————————————————————————————————————————

二、极细同轴线束高速传输中的常见失效模式：信号衰减、阻抗异常与连接可靠性
在高速信号传输过程中，极细同轴线束的失效并不一定表现为线材完全断裂，更常见的是信号完整性逐渐下降。例如线缆本身的阻抗控制不稳定、连接器端接区域产生阻抗不连续、线束长度及结构变化导致信号衰减增加，以及屏蔽结构受到破坏，都可能使高速信号出现反射、串扰、波形失真或传输裕量下降。因此，在类似 82672-100B-01-D 这样的40P高速极细同轴线束中，线材规格、连接器匹配、端接工艺和整体结构需要作为一个完整系统进行控制，而不能只关注线缆是否能够导通。
另一方面，机械因素也是高速线束长期使用过程中容易被忽视的失效来源。极细同轴线缆本身尺寸较小，如果装配过程中出现过度弯折、局部挤压、拉扯或固定不合理，可能影响内部导体、绝缘层及屏蔽结构的稳定性；连接器如果没有完全插合或锁定，也可能造成接触异常和信号瞬断。因此，工程设计阶段应尽量避免不必要的机械应力，并通过合理的走线、固定及端接工艺保持线束结构一致性。对于高速应用而言，稳定的制造工艺与一致的批次品质，同样是降低失效风险的重要因素。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议：从料号、连接器到长度全面确认
对于需要寻找 I-PEX 82672-100B-01-D 替代产品的工程和采购项目，建议首先确认核心规格是否一致，包括40Pin结构、1-1连接方式、200mm长度、AWG #40线材、50Ω特性阻抗以及两端连接器配置。其中，线材端使用的连接器组件型号为 20680-040T-01，配套结构还涉及20681-040T-01 Lock Bar、3204-0401 Shell等部件，配对连接器型号为20682-040E-02。只有从线材、Pin位、连接器、长度以及端接结构等多个维度进行确认，才能真正判断替代方案是否适合原设备。
对于已经采用该型号进行量产、备料或新产品开发的客户，如果希望降低单一品牌供应依赖，也可以从“规格兼容+结构匹配+样品验证+批量生产”几个环节进行替代评估。我们公司可提供：I-PEX 82672-100B-01-D兼容替代线束方案，可根据客户实际使用要求生产制造40P、200mm规格的极细同轴线束，并围绕AWG #40、50Ω线材、连接器配置、1-1 Pin Assignment以及线束整体结构进行匹配开发，为工程验证、样品测试和后续批量采购提供相应的线束制造支持。

————————————————————————————————————————————————————————————————

四、极细同轴线束制造能力：兼顾高速信号性能与批量供应稳定性
极细同轴线束的制造并不是简单的“裁线+压接”，尤其是40P高速线束，需要对线材长度、Pin对应关系、连接器装配、端接区域、屏蔽结构以及线束固定进行全过程控制。针对 I-PEX 82672-100B-01-D 这类40P、200mm极细同轴线束，生产过程中应重点保证40根AWG #40、50Ω极细同轴线的排列和对应关系准确，并控制连接器端的装配一致性，同时合理处理UV Glue Bonding和黑色Acetate Tape固定结构，从而降低因制造差异造成的信号及机械可靠性问题。
对于工程端而言，一款合适的替代线束不仅需要“能够连接”，更需要在实际设备中经过尺寸、装配、导通、绝缘以及高速信号等方面的验证；对于采购端而言，稳定的生产能力、持续供货能力和产品一致性同样重要。因此，我们专注于极细同轴线束的生产制造与兼容替代方案开发，可围绕客户提供的原型号、连接器型号、线材规格、长度和结构要求进行产品匹配与制造，为高速显示、数据传输及高密度电子设备内部连接提供极细同轴线束产品支持。

————————————————————————————————————————————————————————————————

五、总结
I-PEX 82672-100B-01-D是一款40P、200mm、AWG #40、50Ω的CABLINE-CA II极细同轴线束，其线材端连接器组件型号为20680-040T-01，适合对空间、信号传输及连接可靠性有要求的设备内部连接。针对高速传输过程中可能出现的信号衰减、阻抗不连续、串扰、连接异常及机械损伤等问题，从线材选型、连接器匹配到端接和装配工艺进行整体控制，是提升线束稳定性的关键。对于需要寻找国产化、兼容化或第二供应商方案的客户，我们公司可提供 I-PEX 82672-100B-01-D兼容替代线束方案，支持根据实际项目需求进行样品开发和批量生产。

我是【BBC电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。
