I-PEX 82655-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、极细同轴线束Pin数怎么选？首先要看设备连接需求
在笔记本电脑、平板电脑、显示模组以及其他高密度电子设备中，极细同轴线束承担着设备内部高速信号连接的重要作用。对于工程师而言，线束选型并不是单纯看线材粗细或长度，而是要从Pin数、连接器Pitch、线材AWG、线束长度、连接方式以及设备内部空间等多个方面进行综合判断。其中，Pin数是确定极细同轴线束方案时非常重要的基础参数，因为它直接关系到连接器能够提供的信号连接通道数量。
以CABLINE-CA II系列为例，其连接器采用0.4mm Pitch，并提供20PIN、30PIN、40PIN和50PIN等不同规格，能够满足不同设备对于高密度连接的需求。对于采购人员来说，如果原设备已经确定了连接器规格，那么寻找替代线束时，应优先确认原产品的Pin数和对应连接器型号，而不是仅根据“极细同轴线束”这一名称进行采购。

————————————————————————————————————————————————————————————————

二、20PIN、30PIN、40PIN、50PIN有什么区别？不要只看Pin数多少
不同Pin数方案的核心区别，在于能够对应的连接通道数量以及与之匹配的连接器结构。通常情况下，设备需要连接的信号通道越多，对Pin数的要求就越高；而对于空间非常有限、信号数量相对较少的设备，则可以选择较少Pin数的方案。因此，工程师在设计阶段应先根据原理图和接口定义确认实际需要的信号数量，再确定20PIN、30PIN、40PIN或50PIN方案，而不是为了预留通道盲目选择更高Pin数。

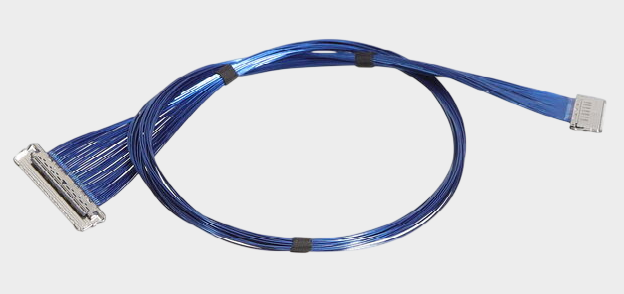

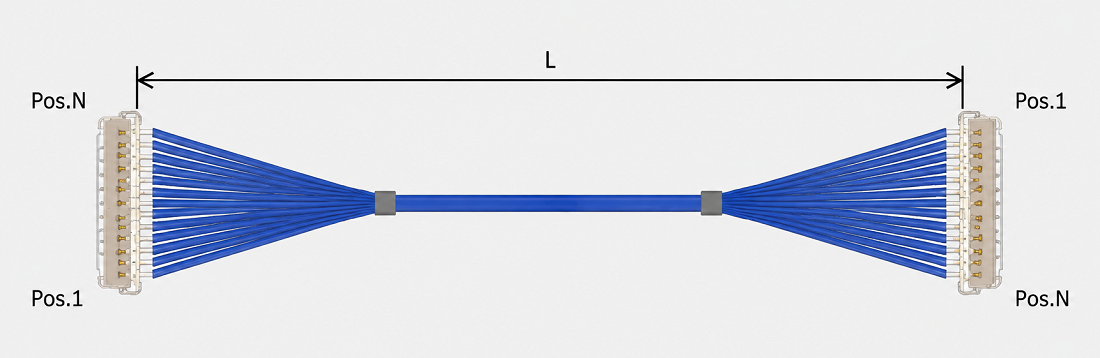

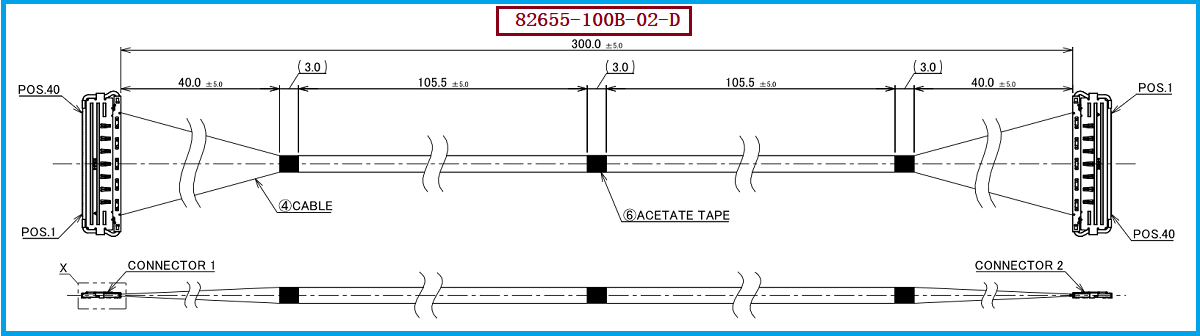

以本次介绍的 I-PEX 82655-100B-02-D 为例，该型号属于CABLINE-CA II系列40PIN极细同轴线束，采用Micro-Coaxial Cable、40AWG、1-N连接方式，标准长度为300mm。官方资料中，同系列40PIN 1-N线束还包括100mm和200mm长度方案，因此在实际替代和采购过程中，即使Pin数相同，也需要继续核对线束长度和具体结构。
对于线材规格，20680-040T-01 是本方案采用的线材端连接器型号，对应40PIN、0.4mm Pitch连接结构。该连接器平台可适配的线材AWG包括AWG 36、AWG 38、AWG 40、AWG 42和AWG 44。这意味着在实际项目中，可以根据设备内部空间、线材机械尺寸以及具体电气设计要求进一步确定合适的线规，但不能仅因为连接器能够适配不同AWG，就直接认为不同AWG线材可以无条件替换，最终仍应结合具体线束结构和应用进行验证。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
如果客户需要寻找 I-PEX 82655-100B-02-D 的兼容替代极细同轴线束，建议按照“连接器→Pin数→Pitch→线材AWG→长度→线序及结构”的顺序进行确认。对于本型号而言，应重点核对40PIN、0.4mm Pitch、线材端连接器 20680-040T-01、300mm长度以及相应Micro-Coaxial Cable规格等关键条件。尤其是在替代同系列产品时，需要注意20PIN、30PIN、40PIN和50PIN虽然属于同一系列，但其连接器和线束并不能简单混用。
对于采购人员而言，真正有效的替代采购信息应当尽可能完整。如果只提供“40PIN极细同轴线束”进行询价，不同供应商可能会提供不同的连接器、线材或结构方案，从而增加后续样品验证和导入的时间。我公司专业生产制造极细同轴线束，可根据客户原有产品料号、图纸、样品及技术参数进行规格匹配和兼容替代开发。我们公司可提供：I-PEX 82655-100B-02-D兼容替代线束方案，针对40PIN、0.4mm Pitch、20680-040T-01连接器及相应AWG线材要求进行产品开发，适用于国产替代、第二供应商导入、采购降本及供应链优化等项目。

————————————————————————————————————————————————————————————————

四、从研发到采购，极细同轴线束更需要关注“整体匹配”
从研发工程师的角度来看，极细同轴线束的Pin数选择应该服务于整个设备的信号连接设计；从采购人员的角度来看，则需要进一步确认替代产品是否能够与现有板端连接器、结构空间及装配方式相匹配。因此，Pin数只是选型的起点，而不是判断线束是否能够替代的唯一条件。CABLINE-CA II系列提供20PIN、30PIN、40PIN和50PIN方案，并支持多种线材类型和AWG规格，为不同高密度电子设备的线束设计提供了较大的选型空间。
针对 I-PEX 82655-100B-02-D 这类40PIN极细同轴线束，我公司可结合客户实际产品需求，对连接器型号、Pin数、Pitch、线材AWG、线束长度、连接方式及线序等关键参数进行逐项确认，并提供相应的样品开发和兼容替代制造服务。对于已经进入量产阶段、正在进行国产化替代，或者希望增加第二供应商的客户，与其单纯比较单价，不如先从规格匹配、装配验证和批量制造能力三个方面进行综合评估，以降低后续导入风险。

————————————————————————————————————————————————————————————————

五、总结
极细同轴线束不同Pin数方案的选择，核心并不是“Pin数越多越好”，而是要根据设备实际信号通道数量、连接器结构、Pitch、线材AWG、线束长度以及安装空间进行综合匹配。I-PEX 82655-100B-02-D作为40PIN、300mm的极细同轴线束方案，配套线材端连接器为20680-040T-01，连接器采用0.4mm Pitch，并可适配AWG 36、AWG 38、AWG 40、AWG 42、AWG 44等线材规格。对于需要进行兼容替代或国产化采购的客户，应在确认Pin数之后进一步核对连接器、线材及整条线束结构。我公司可提供I-PEX 82655-100B-02-D兼容替代线束方案，支持从样品开发、规格匹配到批量制造的极细同轴线束服务。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理18013280527（微信同号）。
