一、高速图像采集模组升级，极细同轴线束成为EMI优化的重要环节
随着高速工业相机、机器视觉、医疗成像、智能检测及高速图像采集设备不断向高分辨率、高帧率和小型化方向发展，图像数据传输速率持续提高，模组内部的连接空间却越来越有限。在这样的应用环境下，线束不仅承担高速信号传输功能，同时也会直接影响系统的信号完整性、EMI控制以及整机连接可靠性。特别是在高速数字信号密集、PCB空间有限的图像采集模组中，如何在有限空间内实现多通道高速信号稳定传输，并尽可能降低电磁干扰，已经成为硬件工程师进行连接方案设计时需要重点考虑的问题。

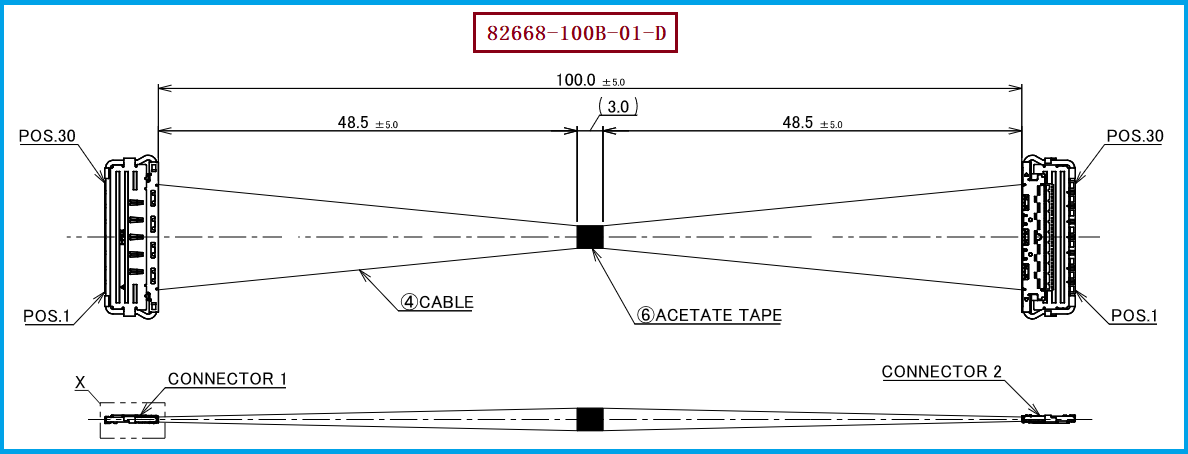

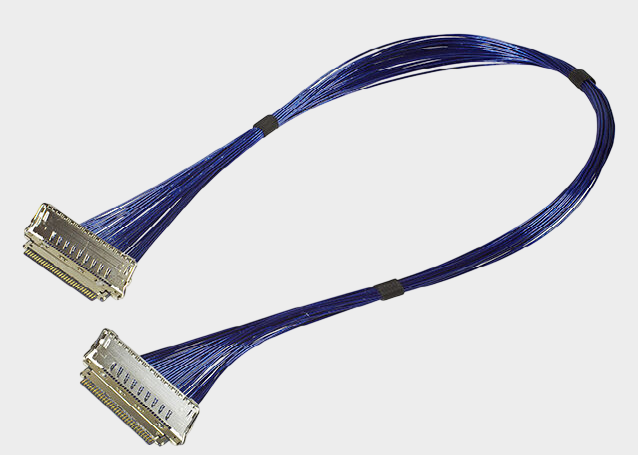

极细同轴线束采用独立同轴传输结构，在高速信号传输过程中能够通过线材本身的屏蔽结构降低外部干扰对信号的影响，同时适合高密度、小型化布线。以I-PEX 82668-100B-01-D为例，该产品属于CABLINE-CA II 30Pin极细同轴线束，规格为40AWG、线长100mm、1-1双端连接、0.4mm Pitch，其配套连接器体系采用小型化设计，适合对连接高度、布线空间及高速信号传输有要求的应用场景。对于高速图像采集模组而言，选择合适的极细同轴线束，并将线材、连接器、屏蔽结构和PCB布局作为一个完整系统进行设计，更有利于实现稳定的高速信号连接和EMI优化。

————————————————————————————————————————————————————————————————

二、从EMI角度进行线束选型，不能只看“线径够不够细”
对于工程师来说，高速图像采集模组的EMI问题往往不是单一器件造成的，而是信号源、PCB、连接器、线束及终端设备共同作用的结果。因此，在选择极细同轴线束时，不能只关注外径和空间占用，还需要综合考虑信号速率、线材AWG、阻抗匹配、线长、屏蔽结构、连接器端接以及整体接地设计。CABLINE-CA II采用0.4mm Pitch水平插拔结构，并通过ZenShield®全屏蔽及多点接地设计强化EMC性能，同时配有机械锁定结构，有助于降低连接器未完全插合或使用过程中松脱带来的连接风险。对于高速图像采集模组这类空间紧凑的设备，小型化连接器与极细同轴线束结合，可以在缩小连接区域的同时，为高速信号传输提供更完整的屏蔽连接路径。
在实际项目中，如果需要根据不同传输需求调整线材规格，20680-030T-01线材端连接器可适配AWG 36、AWG 38、AWG 40、AWG 42、AWG 44等规格的线材。不同AWG对应不同的线径及电气特性，因此工程师在进行高速线束选型或替代设计时，应根据实际传输速率、阻抗要求、线长及整机EMI测试结果进行确认，而不能简单地认为线材越细越好。尤其在高速图像采集应用中，建议将线束选型与SI/PI、EMI/EMC验证同步考虑，从源头减少因阻抗不连续、端接差异或屏蔽结构不合理造成的信号质量问题。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于正在进行高速图像采集模组开发、产品升级或国产化替代的工程师及采购人员，如果原设计采用I-PEX 82668-100B-01-D，建议首先确认原线束的核心规格，包括30Pin、0.4mm Pitch、40AWG、100mm线长、1-1双端连接结构，同时确认线材端连接器型号为20680-030T-01。在替代选型过程中，还需要进一步确认实际产品的出线方向、端接方式、配合空间、线束弯折要求以及高速信号和EMI测试要求。只有机械尺寸、电气性能和实际装配均满足要求，才能真正实现可靠替代。
对于采购人员而言，极细同轴线束的替代并不只是寻找一个“尺寸相同”的产品，更重要的是确认供应商是否具备稳定的极细同轴线束制造能力，以及能否根据原产品进行打样、验证和批量生产。我们公司专注于极细同轴线束的生产制造，可提供：I-PEX 82668-100B-01-D兼容替代线束方案，可围绕原产品规格进行线材、连接器、线长及结构方案匹配，并可根据客户实际应用需求提供相应的极细同轴线束定制制造服务。对于需要第二供应商、国产替代或降低采购成本的项目，可将我们的兼容替代方案作为工程验证和供应链优化的参考。

————————————————————————————————————————————————————————————————

四、面向高速图像采集应用，打造更适合小型化设备的极细同轴连接方案
高速图像采集模组对线束的要求正在从“能够连接”逐步转向“高速、稳定、小型、可靠、低干扰”。因此，极细同轴线束的选型需要从单纯的连接器匹配进一步延伸到信号完整性、EMI控制、空间布局和长期连接可靠性。I-PEX 82668-100B-01-D以30Pin、40AWG、100mm、1-1结构为核心规格，并采用CABLINE-CA II连接器体系，可作为高速、小型化图像采集模组进行极细同轴线束设计及兼容替代时的重要参考。
对于工程师而言，合理的极细同轴线束方案能够帮助产品在有限空间内实现高密度高速信号连接，并为EMI优化提供更好的线束基础；对于采购人员而言，选择具备自主制造及兼容替代能力的极细同轴线束供应商，则能够提高供应链灵活性，降低单一品牌依赖。我们公司可提供I-PEX 82668-100B-01-D兼容替代线束方案，专注于极细同轴线束的研发与生产制造，为高速图像采集、机器视觉及其他高密度高速连接应用提供稳定、可靠的线束解决方案。
