I-PEX 81461-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、30Pin极细同轴线束，满足高速设备小型化连接需求

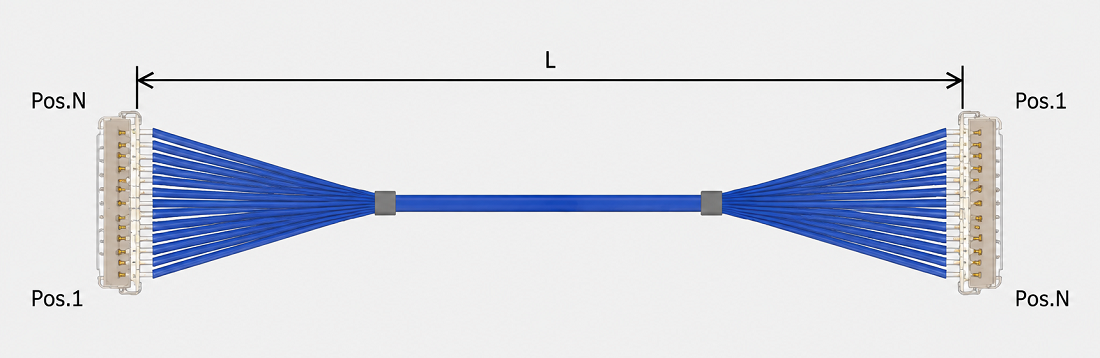

随着笔记本电脑、平板电脑、显示模组、摄像头、VR/AR设备以及高速数据设备不断向轻薄化、高性能和高集成度方向发展，设备内部的连接空间越来越有限，同时对高速信号传输、信号完整性和EMI控制提出了更高要求。极细同轴线束凭借体积小、布线灵活、屏蔽性能好以及适合高速信号传输等特点，逐渐成为高密度电子设备内部连接的重要线束方案。CABLINE®-CA II系列连接器采用0.4mm Pitch超细间距、水平插拔及机械锁扣结构，并配合全屏蔽设计，可用于高速显示、高速数据及高密度电子设备内部连接。其产品规格覆盖20Pin、30Pin、40Pin及50Pin，为不同设备的内部高速连接提供了灵活的选择空间。

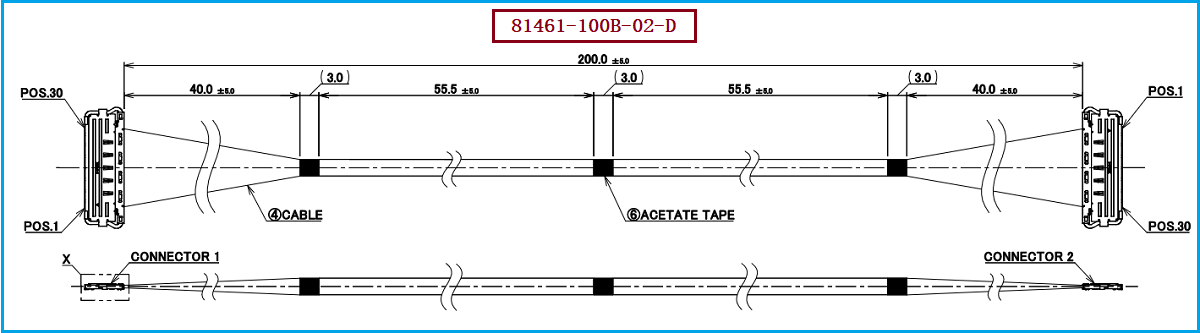

针对30Pin应用，本方案对应的极细同轴线束产品料号/型号为 I-PEX 81461-100B-02-D，采用MICRO-COAXIAL CABLE极细同轴线材方案，适合对空间、信号传输和连接可靠性具有较高要求的设备内部连接。该产品配套使用的线材端连接器型号为 20680-030T-01，对应30Pin结构，本款极细同轴线束的线位定义为 1：30。对于工程师而言，在进行项目设计时，可以围绕连接器配合尺寸、Pin数、线位定义、线束长度、出线方向及设备内部走线空间进行综合确认，从而提高线束与整机结构之间的匹配度。

————————————————————————————————————————————————————————————————

二、MIPI D-PHY与C-PHY有什么区别？极细同轴线束选型不能只看Pin数
在摄像头、显示屏及高速图像传输设备中，MIPI是常见的高速接口技术，而工程师在选择极细同轴线束时，需要进一步确认具体采用的是D-PHY还是C-PHY。D-PHY主要采用差分信号传输方式，通常由Clock Lane和Data Lane构成；C-PHY则采用三根信号线组成一个Trio，并通过编码方式实现时钟嵌入，因此两者在信号组织方式、线位规划以及线束结构设计方面存在明显区别。也就是说，即使两个项目都采用MIPI接口，也不能仅根据“Pin数相同”就直接判断两款极细同轴线束可以相互替换。
因此，对于工程师来说，MIPI极细同轴线束选型首先需要确认PHY类型，再进一步确认Lane或Trio数量、信号定义、连接器Pin Assignment、线材结构、阻抗控制以及线束长度等关键参数。D-PHY应用更需要关注高速差分对之间的匹配和Clock/Data Lane布局；C-PHY应用则需要按照Trio结构进行线位定义，并关注三根信号线之间的一致性以及高速信号完整性。CABLINE®-CA II本身支持Micro-Coax、Twinax及Discrete Wire等不同线缆方案，并提供20～50Pin等规格，可根据具体高速信号应用进行线束结构选择。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于需要选择 I-PEX 81461-100B-02-D 类30Pin极细同轴线束的工程师，建议在设计初期重点确认连接器型号、Pin数量、线位定义、线束长度、线材规格及设备内部安装空间。其中，本方案配套的线材端连接器型号为 20680-030T-01，线位定义为 1：30；如果应用于MIPI CSI-2、DSI-2等高速信号场景，还需要结合实际芯片及主板设计进一步确认D-PHY或C-PHY架构，确保线束的信号定义与系统设计保持一致。CABLINE®-CA II采用0.4mm Pitch、水平插拔及机械锁扣结构，并通过屏蔽设计改善高速信号应用中的EMI问题，适合空间受限的高密度电子设备内部连接。
对于采购人员而言，进行第二供应商导入或兼容替代时，不建议只从采购价格判断方案，而应综合考察连接器配合、线位定义、线长尺寸、线材规格、加工工艺、批量一致性及交付能力。我们公司可提供：I-PEX 81461-100B-02-D兼容替代线束方案，可根据客户实际项目需求，围绕 20680-030T-01连接器、30Pin结构及1：30线位定义进行极细同轴线束开发、打样及批量制造，并可根据设备结构对线束长度、出线方向、弯折形态及固定方式进行针对性设计。对于MIPI D-PHY和C-PHY应用，也可根据客户实际项目的信号架构进行线束选型与结构匹配，帮助客户建立更加灵活的极细同轴线束供应方案。

————————————————————————————————————————————————————————————————

四、专业极细同轴线束制造，为高速设备提供灵活的线束解决方案
极细同轴线束并不是简单地将极细线材与连接器进行组装，其最终应用效果与线材选择、线序控制、端子加工、连接器装配、屏蔽结构以及整体加工一致性密切相关。尤其是在MIPI、eDP、USB4等高速信号应用中，线束本身需要与主板、芯片及连接器系统进行整体匹配。CABLINE®-CA II系列采用0.4mm Pitch结构，并支持Micro-Coax、Twinax和Discrete Wire等线缆形式，同时提供20Pin、30Pin、40Pin及50Pin产品规格，适用于笔记本、平板、显示设备以及高速数据设备等多种应用场景。
针对客户的原有线束型号和实际设备结构，我们公司可围绕 I-PEX 81461-100B-02-D 这类30Pin极细同轴线束开展兼容替代开发，并重点关注 20680-030T-01连接器、1：30线位定义、线束长度及设备内部走线要求，帮助工程师降低重新设计线束的工作量，也为采购人员提供第二供应商及国产化替代的选择。对于不同MIPI PHY架构，则根据实际项目要求对线位、线材及高速传输方案进行针对性匹配，使线束设计更加符合整机应用需求。

————————————————————————————————————————————————————————————————

五、总结：从料号兼容到高速信号应用，提供更灵活的极细同轴线束选择
I-PEX 81461-100B-02-D 是30Pin极细同轴线束应用中的重要参考型号，本方案配套线材端连接器型号为 20680-030T-01，线位定义为 1：30。在实际项目选型过程中，工程师除了需要确认Pin数、连接器和线束结构，还应特别关注MIPI D-PHY与C-PHY在信号架构上的差异，避免仅依据接口名称或Pin数进行简单判断。我们公司专注于极细同轴线束的研发、制造与兼容替代，可提供 I-PEX 81461-100B-02-D兼容替代线束方案，面向高速显示、摄像头、消费电子及高密度电子设备等应用，为客户提供从样品开发、规格匹配到批量生产的极细同轴线束解决方案。

我是【BBC电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。
