I-PEX 82991-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、双路差分+电源组合，极细同轴线束如何满足高密度连接需求

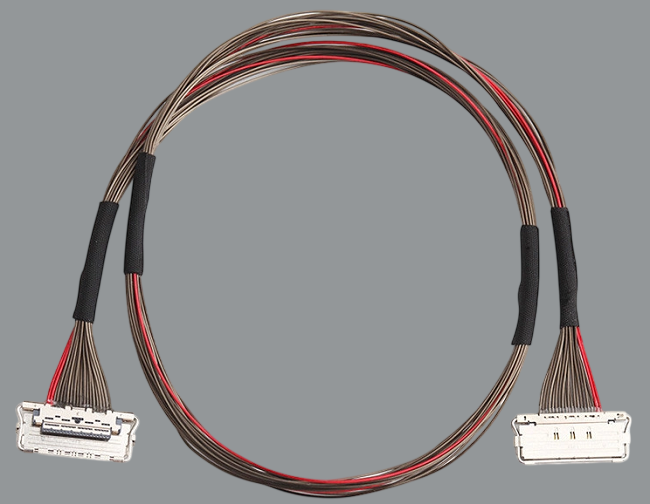

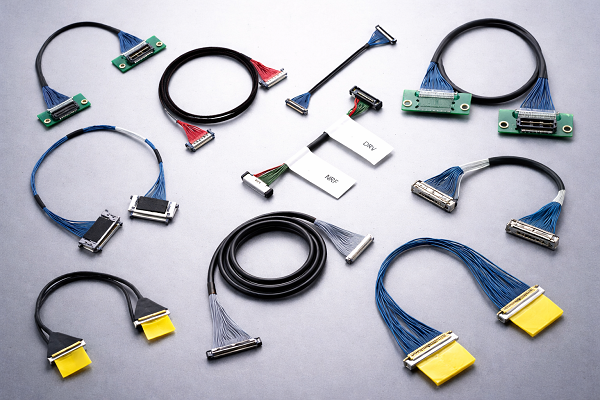

随着笔记本电脑、平板电脑、显示设备、摄像模组及其他小型化电子设备不断向高速化和轻薄化发展，设备内部需要同时完成高速差分信号传输、电源供电以及多路控制信号连接。对于工程师来说，如何在有限的PCB和结构空间内完成多种信号的可靠连接，是线束设计中的重要问题；对于采购人员而言，则需要同时考虑产品规格、连接器匹配、线材规格、长度以及后续替代供应能力。I-PEX 82991-100B-01-D是一款CABLINE-CA II系列20Pin、1-1双端连接的Micro-Coaxial极细同轴线束，采用AWG 40线材，长度为300mm，线材两端配套20680-020T-01连接器主体，可用于高密度设备内部连接。
“双路差分+电源组合”的关键，在于通过合理的线束结构将高速差分信号通道与电源通道进行集成。差分信号采用成对导体进行传输，对阻抗一致性、信号间串扰、回流路径及外部电磁干扰较为敏感；电源通道则需要根据实际负载确定合适的线径及电流承载能力。极细同轴线束通过同轴结构实现信号导体与屏蔽层之间的隔离，在多芯线束中合理规划不同信号通道，可以帮助设备在较小空间内完成高速差分信号和电源连接。对于82991-100B-01-D这类20Pin极细同轴线束，具体采用哪些Pin作为差分信号、电源及其他功能，需要根据实际产品的电路设计和线序定义进行确认。

————————————————————————————————————————————————————————————————

二、AWG 40线材+0.4mm Pitch连接器，实现小型化高速连接
82991-100B-01-D采用Micro-Coaxial AWG 40线材，在满足极细线束空间需求的同时，可用于多路高速信号连接。CABLINE-CA II连接器平台支持AWG 36、AWG 38、AWG 40、AWG 42及AWG 44等Micro-Coaxial线材规格，其中AWG 40对应的电流能力为0.3A/contact。在实际产品设计中，线材规格并不是唯一需要考虑的因素，还需要结合Pin分配、信号类型、供电需求、温升以及设备工作环境进行综合选型。
连接器方面，82991-100B-01-D采用20680-020T-01，与CABLINE-CA II 20Pin连接方案相匹配。该连接器采用0.4mm Pitch水平连接结构，结合较低的连接器高度和全屏蔽设计，可以满足电子设备内部对高密度、小型化及高速连接的需求；机械锁扣结构能够增强插合后的连接保持能力，降低因连接不到位或意外松脱造成连接异常的风险。 对于工程师而言，这种连接结构有利于在有限的板端空间内完成多路信号连接；对于采购人员而言，则可以围绕20Pin、20680-020T-01、AWG 40及300mm长度等关键规格进行替代产品确认。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在选择82991-100B-01-D兼容替代线束时，不能只看连接器外形是否一致，还需要同时确认Pin数、线材规格、线束长度、两端连接方式、线序、阻抗及机械装配关系。82991-100B-01-D对应20Pin、1-1双端连接、Micro-Coaxial AWG 40、L=300mm结构；与其配套的CABLINE-CA II连接器体系包括20680-020T-01 Plug Housing、3204-0201 Plug Shell、20681-020T-01 Plug Lock Bar以及20682-020E-02 Receptacle。 因此，在进行国产替代、供应链备选或新项目导入时，建议工程团队从机械尺寸、电气连接、线序定义和实际信号完整性等方面进行全面确认。
对于采购人员来说，如果需要寻找I-PEX 82991-100B-01-D的兼容替代供应商，除了确认产品料号和连接器型号，还应重点了解供应商是否具备AWG 40极细同轴线束的稳定加工及量产能力，以及能否按照300mm长度、20Pin、1-1双端结构进行生产。我们公司可提供I-PEX 82991-100B-01-D兼容替代线束方案，可根据客户设备的连接需求进行极细同轴线束生产制造，并围绕线材规格、连接器、长度、线序及装配要求进行对应匹配，为工程验证、国产替代、供应链备选以及批量采购提供线束产品支持。

————————————————————————————————————————————————————————————————

四、总结：以极细同轴线束实现高速信号与电源的紧凑集成

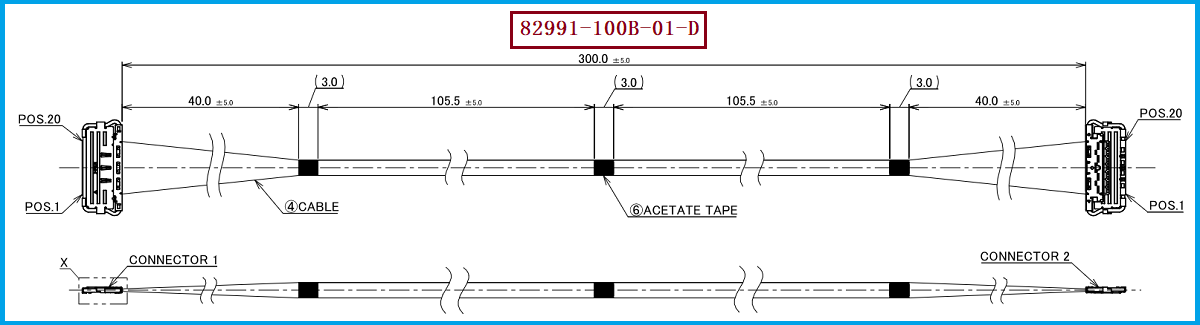

I-PEX 82991-100B-01-D是一款20Pin、1-1双端、Micro-Coaxial AWG 40、300mm长度的CABLINE-CA II极细同轴线束，配套20680-020T-01连接器，结合0.4mm Pitch高密度连接结构，可满足小型化电子设备内部多路信号连接的设计需求。在双路差分+电源组合应用中，通过合理进行差分信号、电源及其他功能通道的规划，可以在有限空间内实现多种连接功能的集成，同时兼顾高速信号传输所需的屏蔽及信号完整性设计。
对于工程师而言，选型时应重点关注线材结构、阻抗、线序、连接器匹配以及系统SI设计；对于采购人员而言，则应重点确认20Pin、AWG 40、300mm、1-1双端结构以及供应商的兼容制造和批量交付能力。我们公司具备极细同轴线束生产制造能力，可针对I-PEX 82991-100B-01-D提供兼容替代线束方案，为高速、小型化电子设备提供更加灵活的线束选型与供应支持。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理18913228573（微信同号）。
