I-PEX 82987-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、0.4mm超细间距，满足高密度连接需求
随着AI设备、工业视觉、高速摄像模组、高分辨率显示设备及其他高性能电子产品不断向轻薄化、小型化发展，设备内部能够用于连接器安装和线束布置的空间越来越有限。对于工程师而言，连接器不仅需要满足信号连接要求，还需要综合考虑连接器高度、安装方向、PCB布局以及线束走线空间。I-PEX CABLINE-CA系列采用0.4mm Contact Pitch和水平对插结构，Mated Height为1.0±0.1mm，在有限空间内实现高密度信号连接，同时兼顾设备内部结构布局需求。

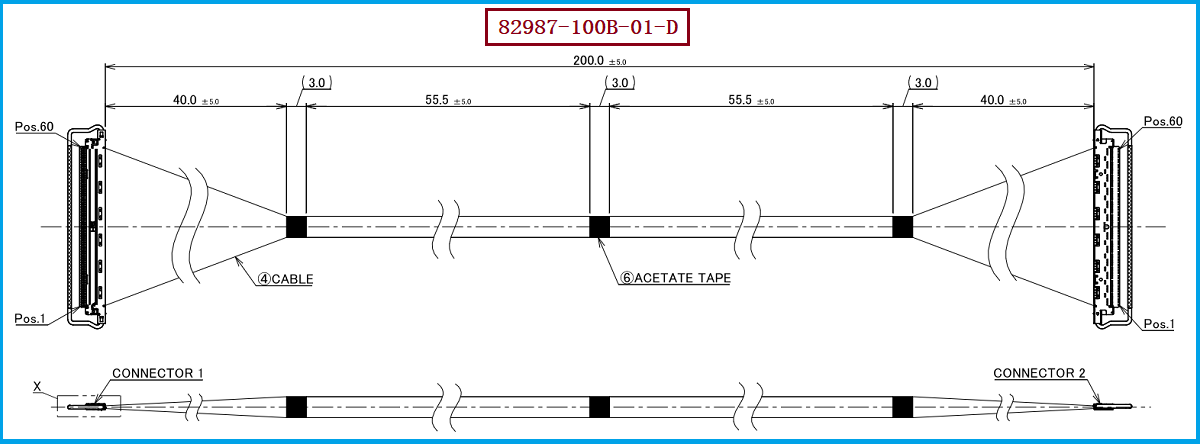

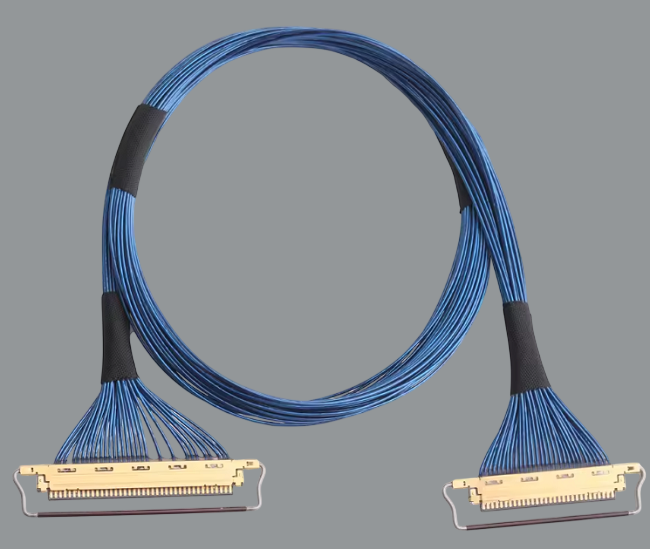

I-PEX 82987-100B-01-D是一款60Pin极细同轴线束，采用AWG40 Micro-Coaxial线材，长度为200mm，线材端连接器型号为20634-160T-02，连接器PIN数为60PIN，间距为0.4mm。对于工程师来说，60PIN和0.4mm Pitch能够满足高密度信号连接需求，在PCB空间有限的设备中具有较好的应用价值；对于采购人员而言，将82987-100B-01-D、20634-160T-02、60PIN、0.4mm Pitch、AWG40及200mm等关键参数同时纳入询价条件，可以更加准确地进行产品识别、供应商筛选和替代方案评估。

————————————————————————————————————————————————————————————————

二、极细同轴线束如何解决连接器高度与空间限制？
面对设备内部空间不足的问题，连接器设计需要在高度、宽度、Pin数量和插合方式之间进行合理平衡。CABLINE-CA采用水平插合结构，并结合机械锁定设计，使连接器能够以较低的高度完成可靠连接。0.4mm Pitch的高密度触点设计，则可以在较小的连接区域内布置更多信号通道，有助于减少连接器在PCB上的空间占用。对于笔记本电脑、AI设备、工业设备以及摄像头模组等内部空间紧凑的产品，这种高密度、低高度的连接方式能够为PCB元件布局和整机结构设计提供更多空间。
除了连接器本身的高度之外，线束在设备内部的布线空间同样值得关注。极细同轴线采用Micro-Coaxial结构，在保持信号传输和屏蔽功能的同时，可以降低线束整体空间占用，并便于在紧凑结构中进行布线。82987-100B-01-D采用200mm长度，在实际产品设计过程中，工程师可以根据设备内部结构规划线束路径，使连接器位置与线束走向更加合理。不过，高速极细同轴线束在进行弯折和布线时，也需要综合考虑弯折半径、线束受力、连接器位置及信号完整性，不能单纯为了节省空间而过度压缩线束弯折空间。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在选择I-PEX 82987-100B-01-D兼容替代产品时，工程师和采购人员首先需要确认60PIN、0.4mm Pitch、AWG40、200mm以及20634-160T-02连接器等核心规格，同时进一步确认连接器安装方向、插合高度、PCB端配套连接器、线束走向及线位对应关系。对于60Pin高密度极细同轴线束来说，仅确认Pin数量和Pitch并不能完全判断产品是否能够直接替代，连接器结构、线序以及实际安装尺寸同样需要进行匹配。特别是在高速信号应用中，还应根据具体设备确认阻抗、信号衰减、串扰、EMI及整体信号完整性要求。
我们公司专注于极细同轴线束的生产制造，可根据客户原厂型号、连接器规格及设备应用需求进行兼容设计与生产，并可提供：I-PEX 82987-100B-01-D兼容替代线束方案。针对国产替代、第二供应商导入、采购成本优化以及供应链备选等需求，可围绕20634-160T-02、60PIN、0.4mm Pitch、AWG40和200mm等参数进行产品匹配，并结合客户实际需求进一步确认线位、长度、结构尺寸及相关性能，为工程师样品验证和采购批量导入提供相应支持。

————————————————————————————————————————————————————————————————

四、总结：连接器小型化与线束超细化，助力设备内部空间优化
随着电子设备不断向高速化和小型化发展，连接器高度和内部布线空间已经成为工程设计中不可忽视的问题。通过0.4mm高密度Pitch、水平插合结构、低连接高度以及Micro-Coaxial极细同轴线材，可以在有限空间内实现更多信号通道连接，同时减少线束和连接器对设备内部空间的占用。对于工程师而言，需要从连接器高度、Pitch、线材规格、弯折空间、线束长度和信号完整性等方面综合进行设计；对于采购人员而言，则需要从完整料号和关键规格出发进行供应商筛选和兼容替代验证。
I-PEX 82987-100B-01-D采用60PIN、0.4mm Pitch连接方案，线材端使用20634-160T-02连接器，配合AWG40 Micro-Coaxial线材和200mm长度，可作为高密度内部连接的产品参考。我们公司可提供I-PEX 82987-100B-01-D兼容替代极细同轴线束方案，为客户提供国产替代、第二供应商开发及批量采购所需的极细同轴线束产品支持。

我是【BBC电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。
