I-PEX 82146-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、极细同轴线束与LVDS线：首先要区分“线材结构”和“信号传输方式”
在显示设备、笔记本电脑、工业设备、机器视觉及其他高速电子产品中，工程师经常会接触到极细同轴线束和LVDS线。两者虽然都可以应用于高速差分信号传输，但严格来说并不是完全处于同一个概念层级。LVDS主要是一种低电压差分信号传输技术，强调的是信号的差分传输方式；极细同轴线束则更多描述的是线材及线束的物理结构，通常由多根极细同轴线组成，并通过微型连接器实现高密度信号连接。因此，在进行产品选型时，不能简单将“极细同轴线束”和“LVDS线”理解成两种完全互斥的产品。

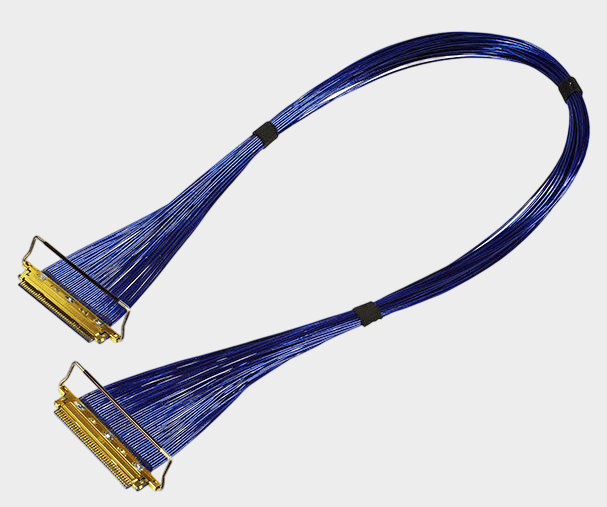

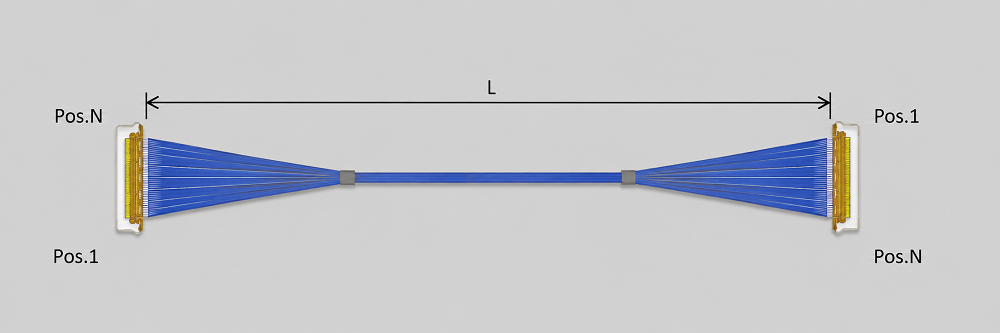

以I-PEX 82146-100B-02-D为例，该产品属于CABLINE-CA系列60Pin Micro-Coaxial极细同轴线束，典型规格为AWG 40、线长200mm、1-N结构，采用0.4mm间距的高密度连接设计，适用于空间受限的设备内部连接。对于工程师而言，这种方案的优势更多体现在高密度、小型化以及多通道信号连接的结构适配上；对于采购人员而言，则需要进一步确认实际设备采用的信号接口、连接器、线材结构和电气要求，而不能仅根据“LVDS”这一信号名称来判断线束是否可以直接替换。

————————————————————————————————————————————————————————————————

二、为什么高速设备会采用极细同轴线束？结构、空间与信号连接需要综合考虑

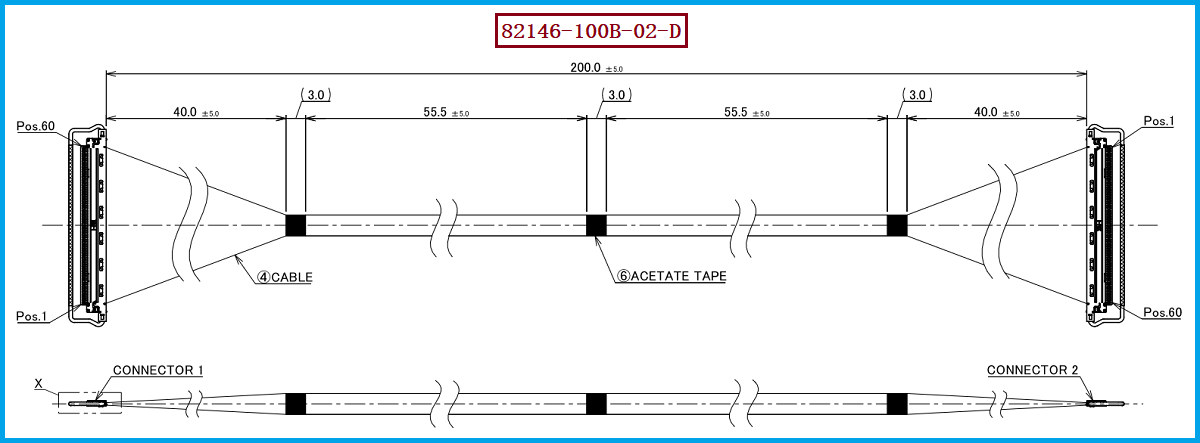

极细同轴线束通常将每一路信号通过独立的同轴结构进行传输，在高密度连接应用中，可以结合微型连接器实现多通道信号的集中连接。对于60Pin这样的高密度连接场景，线束需要在有限空间内完成大量信号通道的排列，同时满足设备内部的安装、弯折和连接要求。I-PEX 82146-100B-02-D采用60Pin、0.4mm Pitch及水平对插结构，线束长度为200mm，配套线材端连接器型号为20634-160T-02，使用AWG 40极细同轴线材，这类结构尤其适合对内部空间及高密度连接有要求的电子设备。
从工程设计角度来看，极细同轴线束与传统意义上的LVDS线不能只比较“能不能传输LVDS信号”，更重要的是确认整个连接方案是否满足设备实际要求。高速差分信号最终能否稳定传输，与线材结构、特性阻抗、线长、连接器、端接方式以及PCB设计等因素共同相关。因此，如果原设备采用极细同轴线束实现LVDS或其他高速差分信号连接，替代设计时就需要围绕原有连接器和线材结构进行综合评估，而不是简单更换成普通LVDS线缆。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议：不能只看信号名称，更要看整体连接方案
对于工程师而言，在进行I-PEX 82146-100B-02-D兼容替代时，建议首先确认60Pin连接关系、线材端连接器20634-160T-02、AWG 40线材、200mm线长以及原设备的Pin定义和安装结构。如果设备传输的是LVDS信号，还需要进一步确认差分对分配、阻抗要求、信号速率、通道长度以及系统整体信号完整性。也就是说，“LVDS”是信号传输技术，而“极细同轴线束”是实现这种连接的一种线束形式，两者不能简单进行一对一替换。
对于采购人员而言，在寻找替代供应商时，应重点关注产品是否真正满足原线束的机械及电气连接要求，包括连接器型号、Pin数、线材规格、线束长度、端接结构和产品一致性等。我们公司可提供I-PEX 82146-100B-02-D兼容替代线束方案，可围绕20634-160T-02连接器及AWG 40极细同轴线材进行产品开发和制造，并根据客户实际产品结构进行样品打样及工程验证。对于需要国产化替代、第二供应商导入或优化供应链的项目，可在原产品规格基础上进行针对性的兼容方案确认。

————————————————————————————————————————————————————————————————

四、从工程开发到批量制造：极细同轴线束替代需要稳定的制造能力
对于60Pin极细同轴线束而言，真正影响替代项目导入的并不仅是连接器是否能够插合，还包括极细同轴线材的加工、分线、排列、端接及成品尺寸的一致性。I-PEX 82146-100B-02-D采用AWG 40 Micro-Coaxial线材及200mm线长，在高密度60Pin结构下，对加工精度和生产一致性提出了更高要求。尤其对于高速信号应用，线材结构、端接质量及通道一致性都需要在实际产品中进行验证，确保替代线束能够满足整机应用需求。
我们公司可提供I-PEX 82146-100B-02-D兼容替代线束方案，围绕60Pin极细同轴线束开展研发、打样和批量生产，可配套20634-160T-02线材端连接器及AWG 40极细同轴线材，根据客户实际需求完成产品规格匹配和工程确认。无论是工程师正在寻找原型号兼容替代方案，还是采购人员正在开发第二供应商、优化供应链或推进国产化替代，我们都可以从连接器、线材、长度、结构及实际应用要求出发，为客户提供相应的极细同轴线束制造方案。

————————————————————————————————————————————————————————————————

五、总结：
极细同轴线束和LVDS线并不是简单的两种同类产品。LVDS主要描述低电压差分信号传输方式，而极细同轴线束主要描述用于高密度信号连接的线材及线束结构。在实际设备中，极细同轴线束完全可以作为高速差分信号连接方案的一种实现形式，因此进行替代选型时，应同时关注信号类型、线材结构、连接器、线长、阻抗及整机信号完整性。
I-PEX 82146-100B-02-D的典型产品特征为60Pin、Micro-Coaxial、AWG 40、200mm、1-N结构，线材端连接器型号为20634-160T-02。我们公司可提供I-PEX 82146-100B-02-D兼容替代线束方案，为工程师和采购人员提供从样品开发、工程验证到批量制造的极细同轴线束供应支持，帮助客户在满足产品连接和应用要求的基础上，获得更加灵活的供应选择。
