I-PEX 82983-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、50Pin极细同轴线束，满足高密度高速连接需求

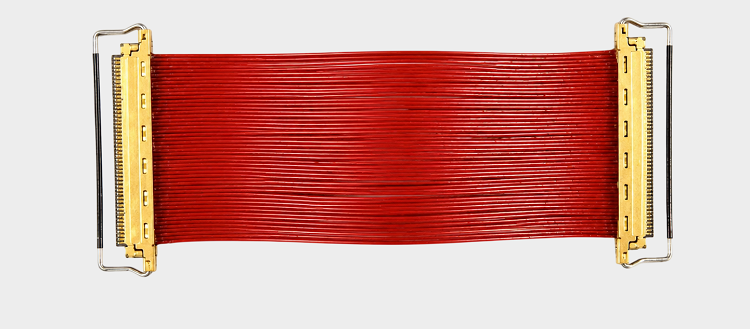

对于设备研发工程师和采购人员而言，选择极细同轴线束时，不能只关注线束能否正常连接，还需要综合考虑Pin数、线径、长度、连接器、端接方式、安装空间以及高速信号传输等因素。I-PEX 82983-100B-01-D是一款CABLINE-CA系列50Pin极细同轴线束，采用40AWG Micro-Coaxial极细同轴线，线束长度为100mm，端接方式为1-1，线材端使用20634-150T-02连接器。其配套连接器采用0.4mm Contact Pitch水平对插结构，插合高度约1.0±0.1mm，适用于空间紧凑且需要多通道高速信号连接的电子设备。
从工程应用角度来看，50Pin与40AWG极细同轴线的组合，可以在有限的设备内部空间中实现高密度信号连接，同时兼顾线束轻量化和布线灵活性，可应用于工业相机、机器视觉、高速摄像设备、显示设备、AI计算设备以及其他高速电子产品。对于需要进行原装线束替代的客户，除了确认连接器型号，还需要对Pin位定义、线序、线长、线材结构及安装尺寸进行全面匹配。我们公司可提供：I-PEX 82983-100B-01-D兼容替代线束方案，可根据客户图纸、样品或实际设备需求进行极细同轴线束开发、打样及批量生产，为工程研发和采购提供稳定的替代供应方案。

—————————————————————————————————————————————————————————

二、极细同轴线束的耐弯折寿命到底多长？
在极细同轴线束的实际应用中，“耐弯折寿命到底多长”并不能简单用一个固定次数来回答。对于I-PEX 82983-100B-01-D这类40AWG极细同轴线束，实际耐弯折表现会受到线材结构、弯曲半径、弯折角度、运动速度、往复频率、固定方式、连接器尾部应力以及使用温度等多方面因素影响。尤其是在工业相机、机器人、自动化设备、云台以及运动机构中，如果线束长期进行重复往复运动，弯折位置和连接器尾部容易形成持续的机械应力，因此需要根据具体工作状态进行针对性验证，而不能脱离实际工况直接确定一个统一的寿命次数。
对于工程师来说，设计极细同轴线束的动态应用结构时，应尽量避免线束在连接器根部出现急弯、折叠或局部应力集中，同时根据运动轨迹合理设计线束的弯曲半径和固定方式。对于采购人员而言，判断一款极细同轴线束是否适合长期使用，也不能只比较价格和所谓的“弯折次数”，更应该关注供应商能否根据实际应用条件进行耐弯折测试。对于需要持续运动的产品，可以按照设备实际运行周期设定测试次数，并在测试前后检查线束的导通、绝缘以及高速信号传输性能，从而更准确地评估线束的长期可靠性。

—————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
针对I-PEX 82983-100B-01-D进行兼容替代时，建议工程师和采购人员首先确认50Pin、40AWG Micro-Coaxial、100mm、1-1端接方式以及20634-150T-02连接器等核心信息，同时进一步确认原线束的Pin Assignment、两端线序对应关系、出线方向、安装空间和线材外径。CABLINE-CA系列还存在不同Pin数、不同长度以及1-N和1-1等不同连接方式，因此在实际替代过程中，不能仅根据“50Pin”判断是否可以直接使用，而应按照原有线束的完整结构进行匹配。
如果应用于高速摄像、工业视觉、显示或高速数据传输设备，还需要进一步关注线束的特性阻抗、信号衰减、串扰及高速信号完整性。对于极细同轴线束而言，连接器、线材、端接工艺和整体结构之间需要保持良好的匹配关系，才能保证替代产品在实际设备中的稳定运行。我们公司可提供：I-PEX 82983-100B-01-D兼容替代线束方案，可根据客户提供的原装线束、产品图纸、连接器型号及设备安装条件进行定制开发，并支持样品测试、规格确认和批量生产，帮助客户实现极细同轴线束国产化替代，同时满足不同项目对长度、线序、结构和性能的定制需求。

—————————————————————————————————————————————————————————

四、总结：从连接器匹配到长期可靠性，打造真正可用的替代线束

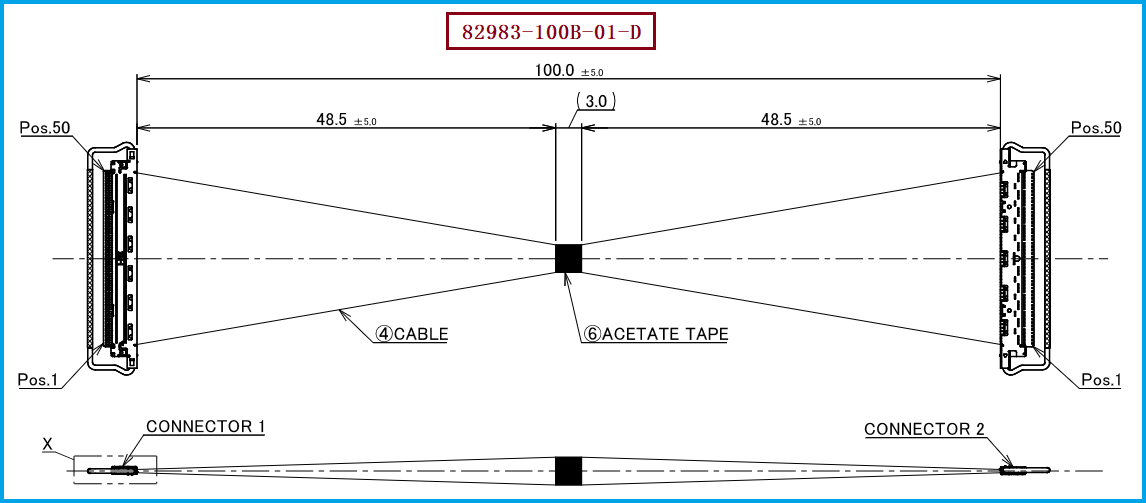

I-PEX 82983-100B-01-D是一款50Pin、40AWG、100mm、1-1结构的极细同轴线束，线材端使用20634-150T-02连接器，采用0.4mm超细间距连接结构，适合对空间利用率、高密度连接和高速信号传输有要求的电子设备。在进行兼容替代时，工程师需要重点关注连接器、Pin位、线序、线长、线材结构、阻抗及机械尺寸；采购人员则可以重点考察供应商的研发打样能力、产品一致性、批量生产能力及供应稳定性。
对于极细同轴线束的耐弯折寿命，更重要的是根据实际使用环境进行评估。不同弯曲半径、运动频率和安装方式，会使线束产生完全不同的机械负荷。我们公司专注于极细同轴线束生产制造，可围绕I-PEX 82983-100B-01-D开展兼容替代、样品开发及批量生产，为工业视觉、高速摄像、显示设备、AI设备及其他高密度电子产品提供专业的极细同轴线束解决方案。
