I-PEX 82666-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、I-PEX 82666-100B-01-D极细同轴线束：高密度高速连接中的信号完整性
在高速电子设备内部，极细同轴线束不仅承担多通道信号连接，还需要在有限空间内保持稳定的信号传输。I-PEX 82666-100B-01-D 属于CABLINE®-CA 40Pin极细同轴线束，采用 AWG 40 Micro-Coaxial Cable、200mm线长、1-1结构，配套线材端连接器型号为 20634-140T-02。其连接器采用 0.4mm Pitch 的高密度结构，并具备机械锁扣设计，在小型化设备内部可以实现较紧凑的信号连接。对于工程师而言，40Pin、0.4mm Pitch与200mm线长意味着线束不仅要满足机械装配要求，还需要关注高速信号传输过程中的信号完整性；对于采购人员而言，在寻找兼容替代产品时，则应避免只按照Pin数和连接器型号进行简单替换。
极细同轴线束在高速工作状态下，常见的信号干扰问题包括串扰、阻抗变化引起的信号反射、外部电磁干扰（EMI）以及连接区域接触不稳定造成的信号异常。CABLINE®-CA的极细同轴结构、屏蔽设计以及多点接地结构，可以从传输路径和接地方式等方面帮助降低EMI干扰、减少串扰并改善高速信号传输稳定性。 因此，在进行 I-PEX 82666-100B-01-D 替代时，工程师需要同时关注线材、连接器、屏蔽结构和端接质量，而不是只判断连接器能否正常插合。我们公司可提供：I-PEX 82666-100B-01-D兼容替代线束方案，可根据客户样品、图纸及实际应用要求进行极细同轴线束生产制造。

————————————————————————————————————————————————————————————————

二、极细同轴线束常见的信号干扰问题有哪些？工程师和采购人员应该关注什么
串扰是多通道极细同轴线束需要重点关注的问题之一。当多个高速信号通道在非常紧凑的空间内同时传输时，相邻通道之间可能产生相互影响；而当信号边沿越来越快时，对线材结构一致性和通道之间隔离能力的要求也会随之提高。对于40Pin高密度结构，线材与连接器之间的配合尤其重要，因此工程师在设计或替代线束时，需要关注线材排列、屏蔽结构、接地方式以及连接器端接的一致性。与此同时，阻抗不连续也可能导致信号反射，使高速信号出现波形失真、眼图恶化等问题，因此线材结构和连接器端接区域都需要保持稳定。
此外，EMI外部干扰和连接不稳定也是实际设备中需要重视的问题。CABLINE®-CA采用屏蔽结构和多点接地设计，可用于降低EMI干扰、减少串扰并提升高速传输稳定性；连接器本身采用Mechanical Lock机械锁扣，也有助于提高连接可靠性。 对于采购人员来说，替代供应商的选择不能仅看价格和交期，还应该确认替代线束是否保持原有的Pin数量、线长、线材结构、连接器型号及端接工艺。特别是 82666-100B-01-D的200mm长度，不能简单使用同系列100mm或300mm产品替代，因为线长不同会直接改变整个高速信号链路的传输条件。40Pin系列中，82665对应100mm、82666对应200mm、82667对应300mm。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
针对 I-PEX 82666-100B-01-D 进行兼容替代时，工程师首先需要确认 40Pin、0.4mm Pitch、AWG 40 Micro-Coaxial Cable、200mm长度、1-1 Pin Assignment以及20634-140T-02连接器 等核心条件。CABLINE®-CA系列支持10Pin至60Pin不同规格，同时存在不同线长和不同Pin Assignment结构，因此“40Pin”本身并不足以判断两款线束可以直接互换。 对于高速信号应用，还需要重点确认替代线束的屏蔽、阻抗一致性、端接质量以及设备端实际装配情况，通过样品装机和信号完整性测试验证最终兼容性。
对于采购人员而言，询价时可以将 I-PEX 82666-100B-01-D、20634-140T-02、AWG 40、40Pin、200mm、1-1 作为核心确认条件，并要求供应商明确线材结构及产品一致性。我们公司可提供I-PEX 82666-100B-01-D兼容替代线束，可围绕AWG 40极细同轴线材、20634-140T-02连接器、200mm线长以及原线束结构进行生产制造，并根据客户需求提供样品验证和批量供货方案。对于国产替代、原厂料号替换、供应链优化以及长期批量采购项目，可以从机械尺寸、电气性能和生产一致性三个方面进行综合验证，从而降低替代过程中的技术和采购风险。

————————————————————————————————————————————————————————————————

四、产品总结：降低信号干扰，从极细同轴线束整体结构入手

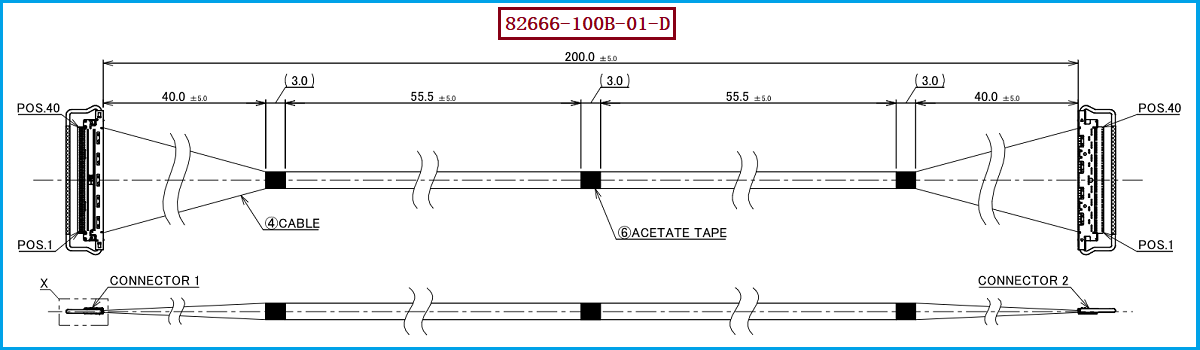

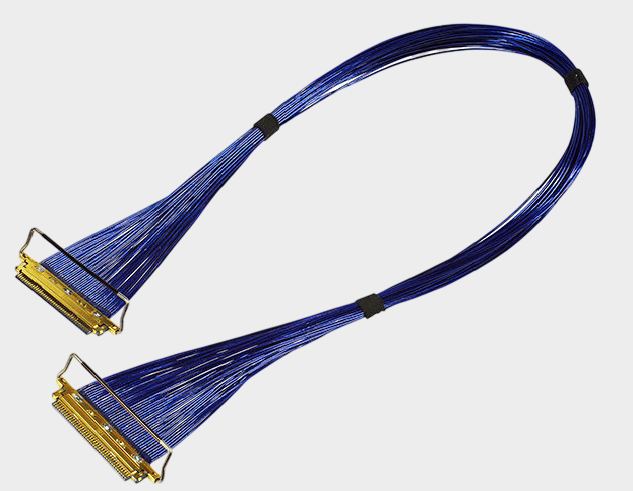

I-PEX 82666-100B-01-D 是一款40Pin、AWG 40、200mm长度、1-1结构的极细同轴线束，配套线材端连接器型号为 20634-140T-02，连接器采用0.4mm Pitch高密度设计。对于高速信号传输而言，串扰、EMI干扰、阻抗不连续以及连接不稳定都可能影响信号完整性，因此极细同轴线束的替代不能只关注单一零部件，而应同时关注线材、屏蔽、接地、连接器和端接工艺。CABLINE®-CA系列面向高密度高速连接应用，并采用机械锁扣等结构设计。我们公司专注于极细同轴线束生产制造及兼容替代，可针对 I-PEX 82666-100B-01-D 提供兼容替代线束方案，并围绕 AWG 40、20634-140T-02、40Pin及200mm长度进行产品匹配，为工程师提供样品开发与验证支持，为采购人员提供国产替代和批量采购选择。

我是【BBC电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。
