I-PEX 82979-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、12Pin / 300mm / AWG40，面向高速信号连接
在笔记本电脑、显示设备、工业相机、机器视觉及AI设备中，内部高速信号连接对线束的小型化、阻抗控制和信号完整性提出了更高要求。Micro-Coaxial极细同轴线束凭借纤细结构和屏蔽传输特性，适合高密度、高速率的内部连接应用。

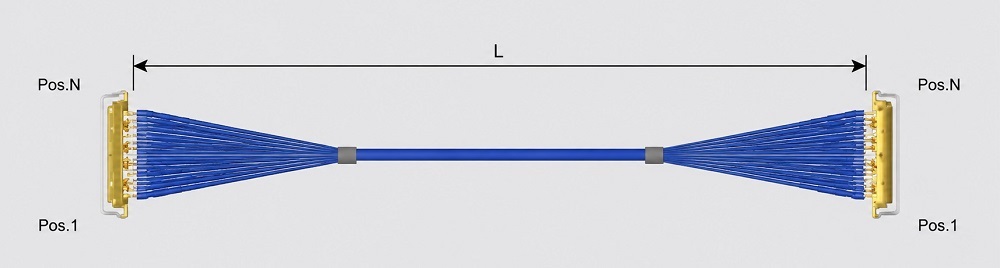

本文重点介绍的产品为I-PEX 82979-100B-01-D，属于CABLINE®-CA系列12Pin、300mm、1-1结构的极细同轴线束，采用AWG40、50Ω Micro-Coaxial Cable。其配套线材端连接器型号为20634-112T-02。对于需要国产替代、第二供应商导入或成本优化的客户，除了确认Pin数和长度，还应重点核对线材规格、阻抗、连接器结构、Pin Assignment及高速传输性能。
我们公司可提供：I-PEX 82979-100B-01-D兼容替代线束方案，支持根据客户样品、图纸及应用要求进行定制生产。

————————————————————————————————————————————————————————————————

二、极细同轴线传输频率能达到多少GHz？
“极细同轴线能传输多少GHz？”是工程选型中经常遇到的问题。但需要注意，Gbps数据速率并不等于GHz频率。以CABLINE-CA系列32 Gbps/Lane PAM4为例，PAM4每个符号传输2 bit，因此32 Gbps对应约16 Gbaud的符号率。按照理想Nyquist频率进行基础估算，其对应频率约为8 GHz。
不过，实际高速传输性能还与线缆长度、特性阻抗、插入损耗、回波损耗、串扰及连接器性能有关。因此，工程选型不能简单以“多少GHz”判断线束性能，应结合具体高速接口和SI测试结果进行确认。也就是说，对于82979-100B-01-D这类50Ω AWG40极细同轴线束，实际可支持的高速传输能力应以具体应用和测试结果为准。

————————————————————————————————————————————————————————————————

三、连接器与AWG规格：替代选型的关键

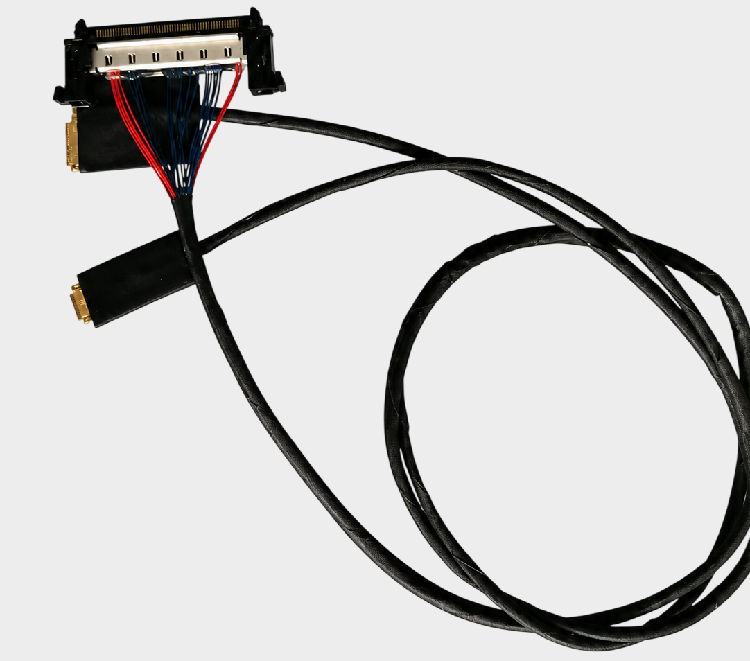

82979-100B-01-D使用的线材端连接器型号为20634-112T-02。根据所提供的连接器产品信息，该连接器可适配AWG40、AWG42、AWG34、AWG36等线材规格。但连接器能够适配某种AWG，并不代表采用该规格线材后即可满足所有高速应用。因此，替代设计还需要同步确认线材外径、阻抗、端接工艺、Pin定义及高速SI性能。对于采购人员而言，建议不要仅以“12Pin+300mm”作为询价条件，而应围绕12Pin、300mm、1-1、AWG40、50Ω、Micro-Coaxial、连接器及高速性能进行整体规格比对。
我们公司可提供82979-100B-01-D兼容替代极细同轴线束方案，可根据客户要求匹配线材、连接器、长度及Pin Assignment，并支持样品验证及批量生产。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议
如果用于82979-100B-01-D国产替代或第二供应商开发，建议首先确认连接器机械尺寸、对插方向、锁扣结构、Pin数量及PCB端配合关系，再确认AWG40、50Ω、300mm等核心线束参数。对于USB4、DisplayPort、eDP、MIPI等高速应用，还应进一步进行插入损耗、回波损耗、串扰、眼图等SI性能验证。
需要特别说明的是，32 Gbps/Lane是CABLINE-CA平台的参考高速传输能力，并不代表所有替代线束在任何条件下都能达到该速率。因此，最佳替代方案应以原产品规格为基础，通过样品测试验证后再导入量产。

————————————————————————————————————————————————————————————————

五、总结

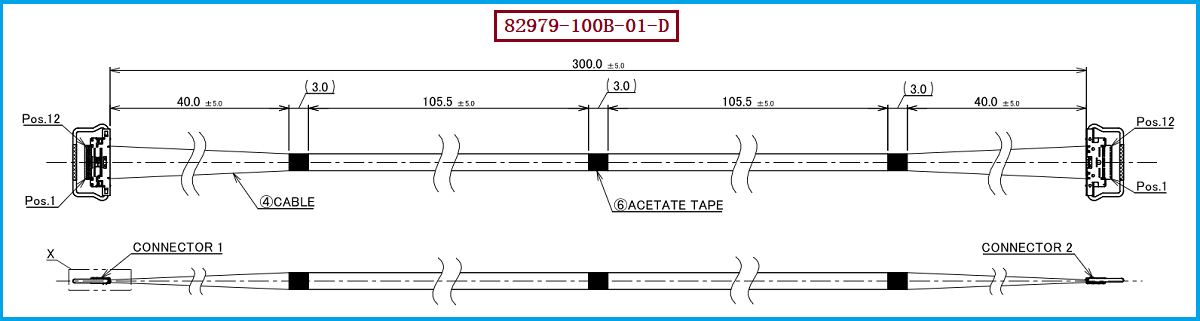

I-PEX 82979-100B-01-D是一款12Pin、300mm、1-1结构的AWG40 / 50Ω极细同轴线束，配套线材端连接器型号为20634-112T-02，适用于高密度、高速信号连接场景。针对该型号的国产替代、供应链优化及批量采购需求，我们公司可提供82979-100B-01-D兼容替代极细同轴线束方案，支持从线材、连接器、长度、Pin定义到高速性能的匹配验证，为客户提供稳定的极细同轴线束制造解决方案。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
