I-PEX 82859-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、从信号传输原理看极细同轴线束：为什么“线很细”，却能承担高速信号传输？

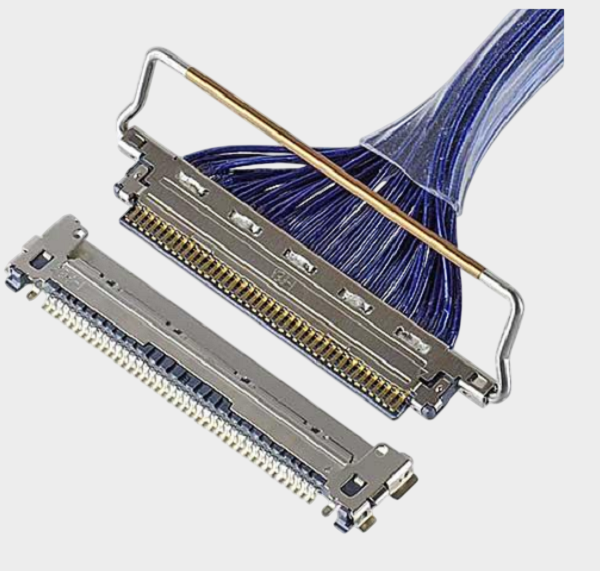

极细同轴线束并不是简单地把多根细导线排列在一起，而是通过“中心导体—绝缘层—屏蔽层—外护套”形成相对独立的信号传输通道。高速信号从一端连接器进入后，由中心导体完成信号传输，外围屏蔽结构则用于降低外部电磁干扰以及通道之间的相互影响，从而帮助维持高速信号传输过程中的完整性。对于工程师而言，极细同轴线束的价值在于能够在有限空间内实现多通道、高密度信号连接；对于采购人员而言，则意味着在笔记本、显示模组、摄像设备及其他空间受限的电子产品中，可以采用更紧凑的内部线束方案。CABLINE-CA系列采用0.4mm接触间距、水平对插结构，并支持多种极细同轴线规格，适合高密度内部连接应用。

————————————————————————————————————————————————————————————————
二、目标替代产品：I-PEX 82859-100B-02-D 12P极细同轴线束

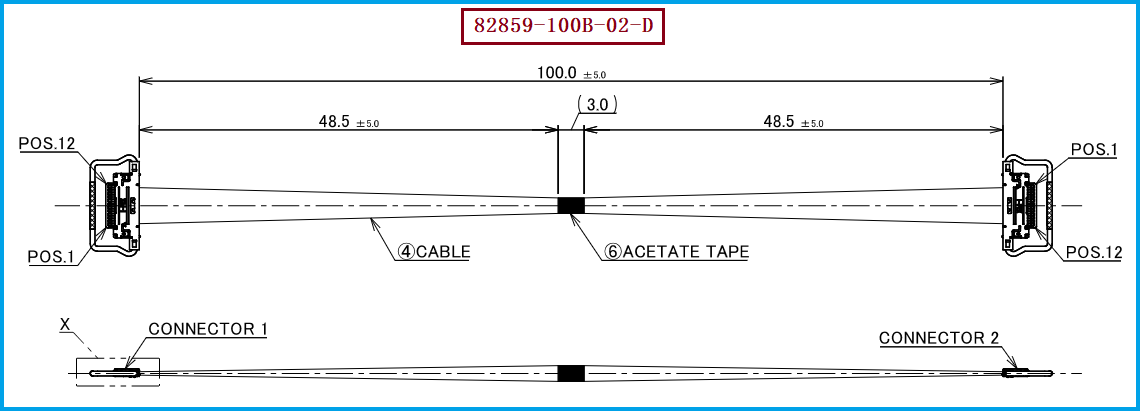

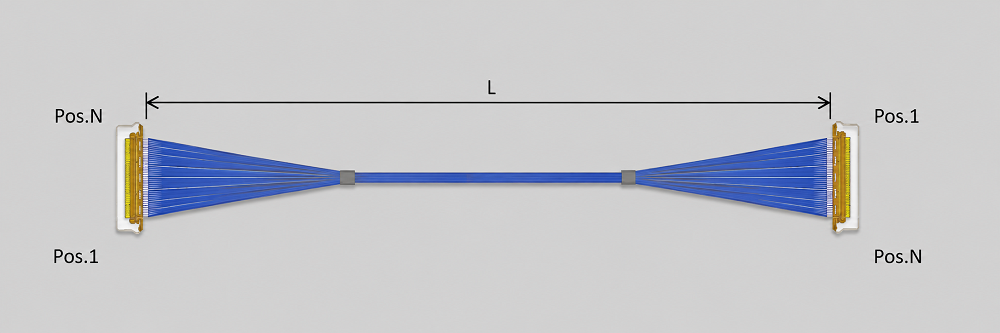

本次重点对应的极细同轴线束产品料号为 I-PEX 82859-100B-02-D，属于CABLINE-CA 12 Pin、Micro-Coaxial 40AWG、100mm、1-N线束方案；其线材端配套使用的连接器型号为 20634-112T-02。从工程选型角度来看，12P与0.4mm Pitch意味着连接器端需要在较小空间内完成多通道信号连接，因此线材加工精度、端子装配精度、线序控制以及整体尺寸一致性都是替代开发时需要重点关注的项目。对于采购人员来说，除确认料号外，还应同步确认线长、Pin数、线序、线径、连接器及实际装配尺寸，避免仅凭“12P极细同轴线束”进行简单替换。I-PEX 82859-100B-02-D列为12Pin、40AWG、100mm、1-N的CABLINE-CA评估线束型号。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议：重点核对连接器、AWG与线束规格
针对 I-PEX 82859-100B-02-D 的兼容替代，建议工程端按照“连接器+线材+线序+长度+结构尺寸+电气性能”进行整体确认，而不是只替换某一个零部件。本方案所使用的线材端连接器型号为 20634-112T-02；按照你提供的项目参数，该连接器可适配 AWG 40、AWG 42、AWG 34、AWG 36 等线材规格。需要特别注意的是，公开的CABLINE-CA系列资料对不同线缆类型及Pin数存在具体适用范围，例如系列Micro-Coaxial支持AWG36、38、40、42、44，Discrete Wire支持AWG34、36；因此实际替代项目应以具体线材类型、连接器版本和客户产品要求进行最终匹配。 我们公司可提供：I-PEX 82859-100B-02-D兼容替代线束方案，可围绕客户实际需求进行极细同轴线束的规格确认、线材加工、连接器装配及样品验证，为工程导入和采购国产替代提供配套支持。

————————————————————————————————————————————————————————————————

四、从工程验证到采购导入：极细同轴线束替代的核心价值
对于工程师而言，选择替代线束时最重要的是保证连接器匹配、线序正确、尺寸符合装配空间，并通过实际设备进行信号完整性及可靠性验证；对于采购人员而言，则更关注产品供应稳定性、规格一致性、批量制造能力以及替代后的成本和交期。I-PEX 82859-100B-02-D 所对应的CABLINE-CA方案具备12P、0.4mm Pitch、小型化和Micro-Coaxial高速连接等特点，适用于对空间、信号传输和连接可靠性同时有要求的内部连接场景。 从实际替代开发角度，建议先以现有产品作为基准进行样品打样，再根据客户设备的实际装配和电气测试结果进行参数优化，从而实现从“规格兼容”到“稳定量产”的完整替代。

————————————————————————————————————————————————————————————————

五、总结
I-PEX 82859-100B-02-D 是一款典型的12P极细同轴线束方案，其核心优势在于利用微型化连接器与极细同轴线材，在有限空间内实现多通道高速信号连接。对于需要进行国产化、第二供应商导入或成本优化的客户，替代产品不能只看料号，更应从线材规格、连接器型号、Pin数、线序、长度、结构尺寸及实际信号性能进行系统匹配。我们公司专注于极细同轴线束生产制造，可提供 I-PEX 82859-100B-02-D兼容替代线束方案，为工程验证、样品开发及批量采购提供配套服务。
