I-PEX 82434-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、内窥镜为什么需要极细同轴线？
内窥镜产品对内部连接线束的要求，与普通电子设备存在明显差异。尤其是在微型化内窥镜、工业内窥镜及其他需要将图像或高速信号从前端组件传输至后端处理电路的设备中，线束往往需要经过非常有限的内部空间，同时还要兼顾信号传输、结构尺寸和连接可靠性。因此，线材并不是越粗越好，而是需要在满足实际电气性能的前提下尽可能减小占用空间。极细同轴线采用同轴结构，可以在较小的线径条件下完成信号传输与屏蔽，使其更加适合空间受限的精密设备。I-PEX CABLINE®-CA系列采用0.4 mm Pitch的高密度连接结构，并具有水平对插、机械锁扣、屏蔽及多点接地等设计特点，定位于高速数据传输应用。 对内窥镜制造商而言，采用极细同轴线的核心价值就在于能够在有限空间内实现更加紧凑的信号连接方案，同时为产品的小型化设计和内部布线提供更大的工程空间。对于工程师来说，这意味着可以从线径、连接器、弯折空间及信号传输等多个维度进行整体设计；对于采购人员来说，则需要关注线材与连接器是否真正匹配，而不能只根据线束外观或价格进行选择。

————————————————————————————————————————————————————————————————

二、I-PEX 82434-100B-02-D：面向精密设备的极细同轴线束

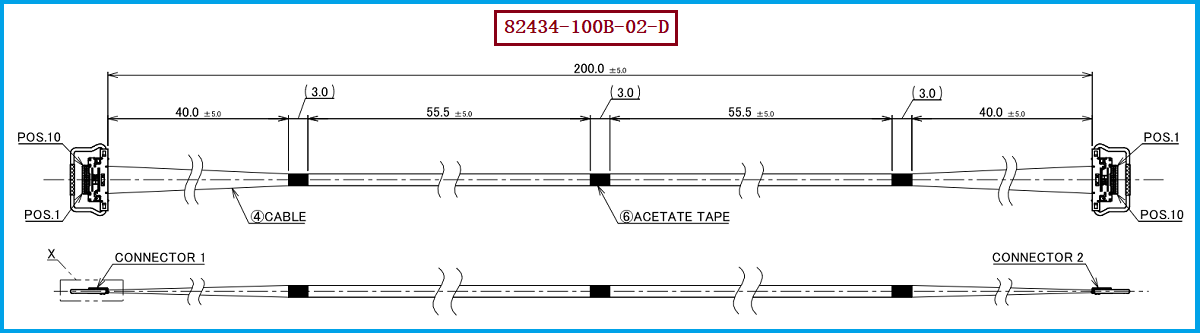

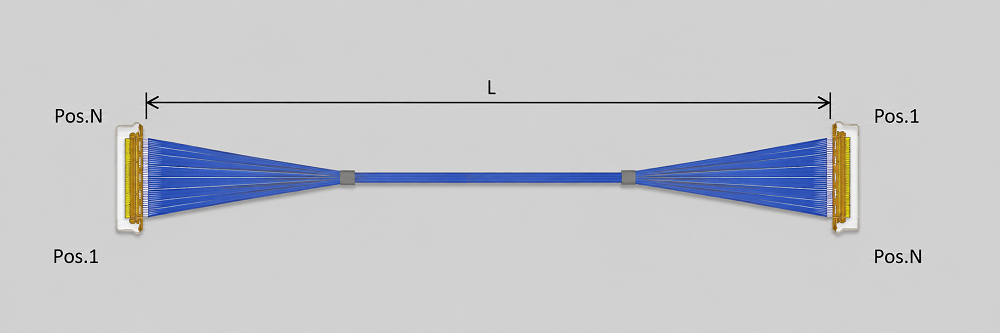

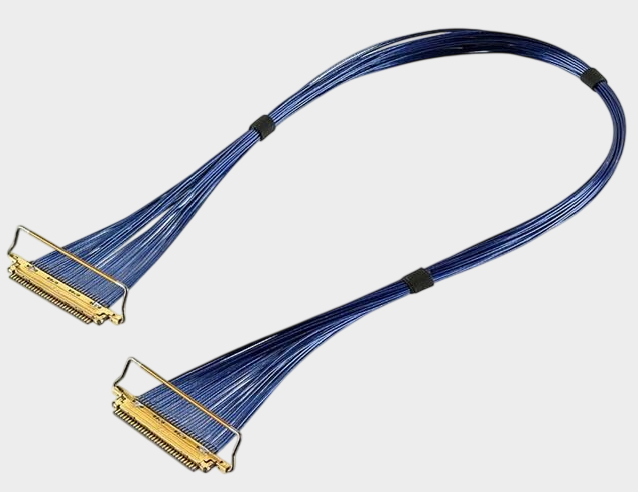

本文重点介绍的产品型号为I-PEX 82434-100B-02-D，该型号属于CABLINE®-CA系列10PIN Micro-Coaxial Harness，采用40AWG极细同轴线，标准线长为200 mm，属于1-N线束结构。其线材端使用的连接器型号为20634-210T-02，连接器可适配的线材AWG包括AWG 40、AWG 42、AWG 34和AWG 36。对于工程师而言，这意味着在进行内窥镜或其他精密电子设备设计时，可以根据具体项目的空间、电气及线束加工要求对线材规格进行确认；对于采购人员而言，则需要同时核对连接器型号、实际采用的线材AWG、线束长度及端接方式等关键参数，避免仅凭“同PIN数”或“同Pitch”判断产品兼容性。CABLINE®-CA系列本身支持多种Micro-Coaxial线材规格，并采用0.4 mm级高密度连接结构，适合需要小型化和高密度连接的应用。 对于内窥镜这类对空间利用率要求较高的产品，极细同轴线束能够减少内部线束占用空间，为前端探头、镜头组件及其他精密结构设计留出更多空间。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在进行I-PEX 82434-100B-02-D的选型、国产替代或第二供应商开发时，建议工程师首先围绕原产品的实际规格进行确认，包括10PIN、40AWG Micro-Coaxial、200 mm、1-N以及线材端连接器20634-210T-02等关键条件，同时进一步确认连接器实际使用的线材规格、PIN定义、线束长度、端部尺寸、设备安装空间和走线方式。尤其需要注意，20634-210T-02可适配多种AWG规格，并不意味着不同AWG线材可以在未经验证的情况下直接互换使用，最终仍应根据具体线材、端接工艺及整机设计进行确认。对于采购人员，如果项目目标是降低供应链风险、寻找第二供应商或推进国产化替代，建议采用原型号确认、样品制作、连接器及线材匹配、实际装配验证以及小批量试产的方式逐步导入。我们公司可提供：I-PEX 82434-100B-02-D兼容替代线束方案，可根据客户提供的原厂型号、样品或工程资料进行极细同轴线束生产制造，并围绕20634-210T-02连接器及对应线材规格进行产品匹配，为内窥镜及其他精密电子设备客户提供兼容替代、样品开发和批量生产支持。

————————————————————————————————————————————————————————————————

四、面向内窥镜制造商的极细同轴线束制造与供应
对于内窥镜制造商而言，线束虽然属于内部零部件，但其尺寸、连接方式和加工质量会直接影响产品的整体结构设计。工程师在开发过程中需要重点关注线束是否能够顺利通过狭小空间、连接器是否能够可靠插合、线材是否满足实际弯折和布线要求，以及不同批次产品的一致性；采购人员则需要关注供应商是否具有稳定的极细同轴线束加工能力、微型连接器端接能力和持续量产能力。I-PEX CABLINE®-CA系列采用机械锁扣及屏蔽、多点接地等结构设计，并面向高速数据传输应用，可用于对空间和信号传输要求较高的精密电子产品。 我们公司专注于极细同轴线束生产制造，可针对I-PEX 82434-100B-02-D这类产品进行兼容替代开发，并根据客户实际项目需求匹配20634-210T-02连接器以及AWG 40、AWG 42、AWG 34、AWG 36等线材规格，为客户提供从样品验证、小批量试产到批量生产的极细同轴线束配套服务。

————————————————————————————————————————————————————————————————

五、总结
为什么内窥镜制造商越来越重视极细同轴线？核心原因在于内窥镜及其他精密设备需要在极其有限的空间内完成可靠的信号连接，线束既要尽可能减少空间占用，又要满足实际的信号传输和结构连接要求。I-PEX 82434-100B-02-D采用10PIN Micro-Coaxial结构、40AWG线材及200 mm线长，配套线材端连接器20634-210T-02，该连接器可适配AWG 40、AWG 42、AWG 34、AWG 36等线材规格。对于需要进行国产替代、第二供应商开发或优化采购供应链的客户，我们公司可提供I-PEX 82434-100B-02-D兼容替代线束方案，以专业的极细同轴线束生产制造能力，为内窥镜及精密电子设备提供稳定、灵活的线束配套选择。
