I-PEX 82685-100B-02-D 42AWG/50Ω低损耗极细同轴线束替代品

一、面向高速、小型化设备的I-PEX 82685-100B-02-D极细同轴线束替代方案

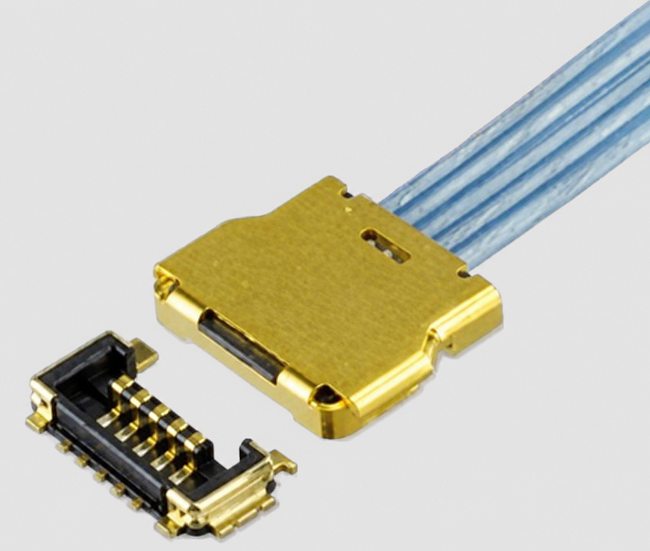

随着笔记本电脑、平板设备、显示模组、VR/AR设备以及高性能电子产品不断向轻薄化、高速化方向发展，内部连接线束对空间占用、信号完整性以及可靠可靠性提出了更高要求。I-PEX CABLINE®-UY系列极细同轴线束凭借0.35mm Pitch超细间距、低高度结构以及高速信号传输能力，被广泛应用于高密度电子设备内部连接。

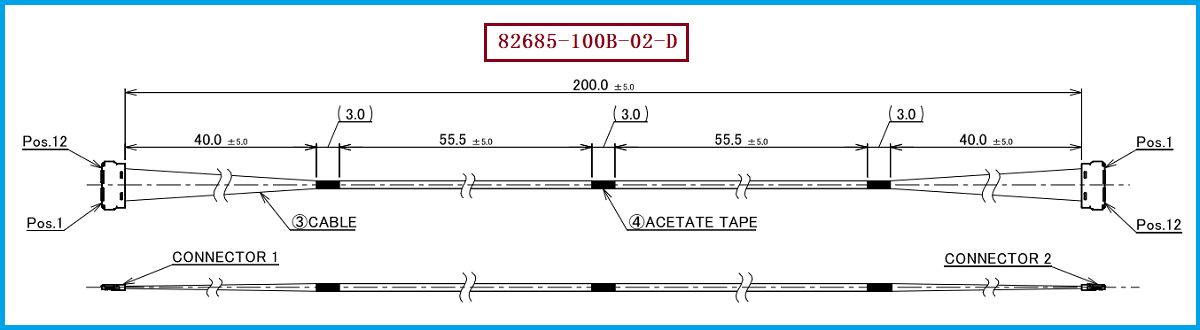

针对市场应用需求，我司具备极细同轴线束研发与制造能力，可根据客户设备结构、电气性能以及装配要求，开发生产兼容替代方案。本次介绍的产品型号为 I-PEX 82685-100B-02-D极细同轴线束兼容替代方案，该产品采用CABLINE-UY系列连接结构，线材端配套使用 20907-012E-01连接器，连接器规格为 12PIN，PIN间距0.35mm，适用于高速、小空间内部信号传输应用。

————————————————————————————————————————————————————————————————

二、I-PEX 82685-100B-02-D极细同轴线束结构特点与应用优势
I-PEX 82685-100B-02-D属于12Pin Micro Coaxial Cable Harness（极细同轴线束）产品，采用AWG42极细同轴线材结构，通过同轴屏蔽设计提升高速信号传输过程中的抗干扰能力，有效降低信号衰减和串扰问题。
该方案搭配 20907-012E-01线材端连接器，具备12Pin高密度连接设计，端子间距仅0.35mm，可以满足设备内部有限空间内的多通道信号连接需求。相比传统排线方案，极细同轴线束在高速差分信号传输、弯折布线以及复杂结构装配方面具有明显优势，特别适用于显示模组连接、摄像头模组连接、笔记本转轴区域连接以及高性能电子设备内部互联。
在实际项目开发过程中，工程师通常需要重点确认连接器规格、Pin定义、线材阻抗、线束长度、弯折半径以及安装空间。我司可提供：I-PEX 82685-100B-02-D兼容替代线束方案，帮助客户解决原厂线束交期、供应稳定性以及国产化替代需求。

————————————————————————————————————————————————————————————————

三、极细同轴线束如何做耐弯折测试？保障长期使用可靠性
对于应用于笔记本转轴、折叠设备以及活动结构内部的极细同轴线束而言，耐弯折性能是评估产品可靠性的重要指标。由于极细同轴线束内部导体尺寸较小，在长期反复弯折过程中，需要验证导体是否断裂、绝缘层是否破损以及屏蔽层是否影响信号稳定性。
工程测试中，通常会根据客户应用环境设计模拟测试条件，将极细同轴线束固定在专用弯折测试设备上，通过设定弯折角度、弯折半径、运动速度以及循环次数，对线束进行连续往复弯折测试。在测试过程中，需要同步检测导通状态、电阻变化以及高速信号传输性能，确保线束经过长期机械运动后仍保持稳定连接。
对于I-PEX 82685-100B-02-D类型极细同轴线束替代开发，我司在制造过程中会关注线材选型、端子压接质量、连接器组装精度以及线束成型工艺，通过可靠性验证保证产品能够满足客户设备长期运行需求。

————————————————————————————————————————————————————————————————

四、选型和兼容与替代方案参考及建议
在进行I-PEX 82685-100B-02-D极细同轴线束替代选型时，建议工程师和采购人员重点确认以下内容：首先需要确认线材端连接器型号是否匹配，本方案采用 20907-012E-01连接器，对应 12PIN、0.35mm Pitch结构；其次需要确认线束长度、Pin定义、信号排列方式以及设备内部安装方向，避免因机械尺寸差异影响装配。
同时，极细同轴线束替代并不仅是连接器外形一致，还需要综合评估线材规格、阻抗控制、高频传输性能、屏蔽性能以及耐弯折寿命。对于已经应用I-PEX CABLINE-UY系列连接方案的设备，可根据原产品规格进行一对一兼容开发。
我司可根据客户提供的原始料号、样品或工程图纸，提供 I-PEX 82685-100B-02-D兼容替代线束方案，支持小批量验证、样品测试以及批量生产，为客户提供稳定可靠的极细同轴线束国产替代解决方案。

————————————————————————————————————————————————————————————————

五、总结：高性能极细同轴线束助力电子设备轻薄化升级
I-PEX 82685-100B-02-D极细同轴线束采用12PIN、0.35mm间距连接方案，结合20907-012E-01线材端连接器设计，可满足高速信号传输、小型化结构以及复杂布线环境需求。通过专业的线束设计、制造能力以及可靠性测试验证，我司能够为客户提供兼容替代、高可靠性的极细同轴线束解决方案，助力消费电子、工业设备及高速电子系统实现稳定连接与产品升级。
