3M 1SD26国产替代解析

在机器视觉与工业相机系统中，Camera Link 线束组件是实现高速图像稳定传输的关键连接部件。来自 3M 的 1SD26-3120-00C-200，属于其 Shrunk Delta Ribbon（SDR）系列标准化产品，在Mini Camera Link接口应用场景中具有较高的市场占有率。围绕该型号进行技术解析与国产替代研究，对于设备制造商优化供应链结构具有现实意义。
————————————————————————————————————————————————————————————

一、产品结构与核心技术特性

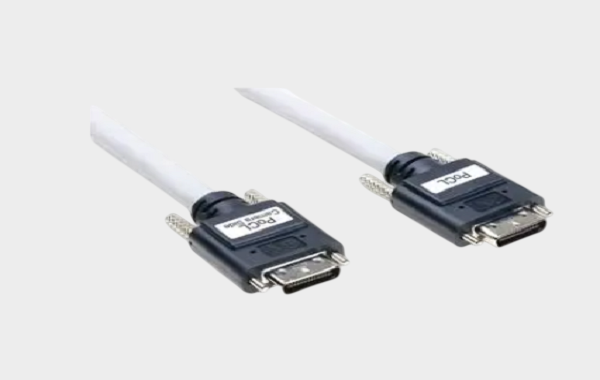

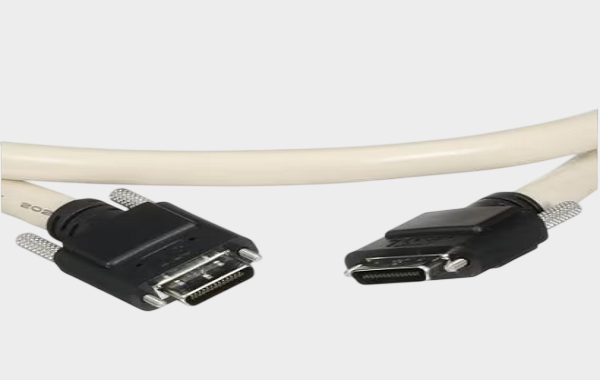

3M 1SD26-3120-00C-200 为26Pin SDR公对公结构线束组件，标准长度2米，采用28AWG精密导体设计，双重屏蔽结构（铝箔+编织层），额定电压30V，额定电流0.5A，支持PoCL（Power over Camera Link）供电与数据同步传输。该型号核心优势在于高速差分信号完整性控制与抗电磁干扰能力，适用于长时间连续运行环境。其SDR接口具备紧凑结构与稳定锁扣设计，在工业现场震动环境下仍可保持可靠连接，广泛应用于机器视觉系统、AOI检测设备、线扫/面阵工业相机以及半导体图像采集设备。
————————————————————————————————————————————————————————————

二、应用场景与工程价值
在实际工程应用中，1SD26-3120-00C-200 主要承担高速图像数据传输与PoCL供电同步功能，对阻抗匹配、串扰控制及屏蔽完整性要求较高。其成熟的结构设计与稳定批次一致性，使其在工业自动化视觉系统中成为常见标准型号。然而在当前供应链优化与国产化趋势背景下，原厂型号交期、成本及定制灵活性逐渐成为企业关注重点，围绕该型号进行兼容性开发与替代验证，已成为行业普遍方向。
————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
进行国产替代选型时，需确保接口结构为SDR 26Pin公对公形式，并确认是否支持PoCL功能；电气层面需保持28AWG等效规格及差分阻抗控制一致性，屏蔽结构应具备高密度编织层以提升抗干扰能力；机械层面应验证插拔寿命、锁扣匹配度及外被耐磨等级。对于机器视觉系统而言，只要接口、阻抗及屏蔽结构严格匹配，经工程验证后国产高品质线束完全能够实现稳定运行，同时可提供长度定制、小批量打样及快速交付支持，在成本与供应稳定性方面具备优势。
————————————————————————————————————————————————————————————

3M 1SD26-3120-00C-200 作为成熟的Mini Camera Link SDR线束型号，在工业视觉领域具备稳定应用基础。通过对其接口结构、电气性能与应用场景的系统分析，可以看出国产替代方案在技术层面具备可行性。合理选型与严格验证是实现稳定替代的关键，国产方案在成本控制、交期管理与定制能力方面正逐步展现竞争力。
