I-PEX 82068-100B-02-D 44AWG/50Ω低损耗极细同轴线束替代品

一、普通同轴线 vs 极细同轴线：小小的线径变化，为什么会影响整机设计？

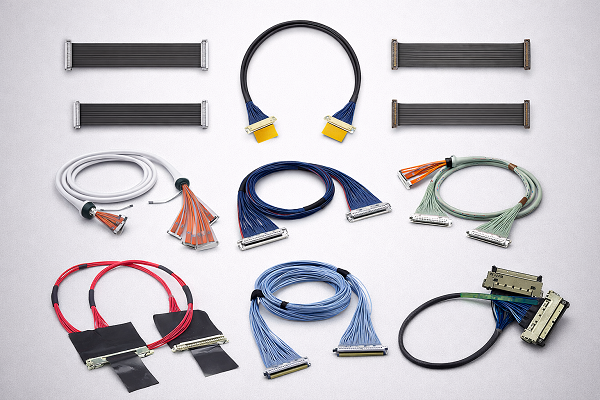

在笔记本电脑、平板电脑、摄像模组、显示设备、VR/AR设备等产品不断向轻薄化、小型化发展的过程中，设备内部空间越来越紧凑，而高速信号连接数量却不断增加。传统同轴线能够提供稳定的信号传输，但较大的线径在高密度布线环境下会占用更多空间，也会对产品内部的走线和结构设计形成一定限制。极细同轴线则进一步缩小线材尺寸，在保持同轴传输结构的同时，让更多信号通道能够进入有限空间，因此特别适合小型化、高密度以及高速信号连接应用。
那么，普通同轴线vs极细同轴线，差别到底多大？ 对工程师来说，区别不仅是“粗”和“细”，更直接关系到整机布线空间、连接器密度、弯折路径以及产品结构设计。当设备需要同时布置多根高速信号线时，极细同轴线能够减少整体线束占用空间，使转轴、摄像模组、超薄显示设备等区域拥有更大的布线自由度。对于采购人员来说，选择极细同轴线束时也不能只看线长和Pin数，还需要综合确认线材规格、阻抗、连接器型号、线位关系以及成品结构，确保替代线束真正能够进入实际产品使用。
————————————————————————————————————————————————————————————————

二、I-PEX 82068-100B-02-D：26Pin极细同轴线束，线位定义1：26

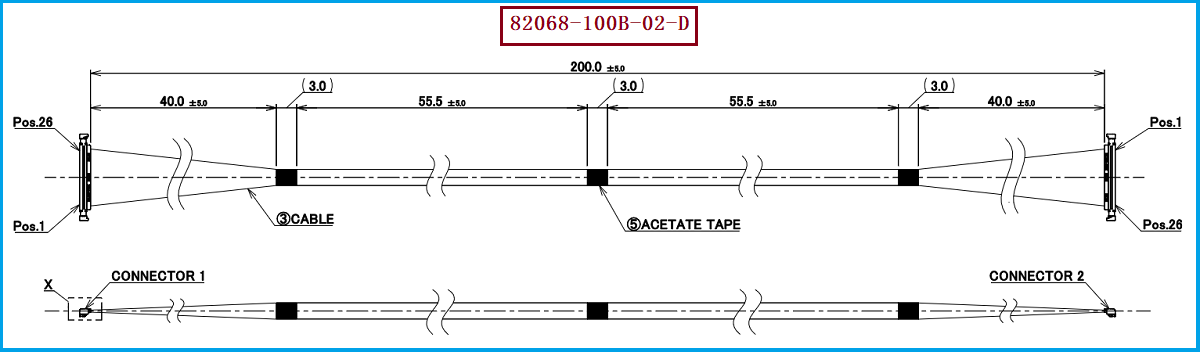

针对采用CABLINE®-UA II连接方案的产品应用，可以提供与 I-PEX 82068-100B-02-D 对应的兼容替代极细同轴线束方案。该型号为26Pin极细同轴线束，采用 44AWG、50Ω Micro-Coaxial Cable，线束长度为 200mm±5mm，内部由26根极细同轴线组成，并通过端部固定及黑色Acetate Tape进行线束整理。对于需要在有限空间内实现多通道信号连接的设备，这种高密度极细同轴线束结构能够兼顾线束尺寸与实际装配需求。

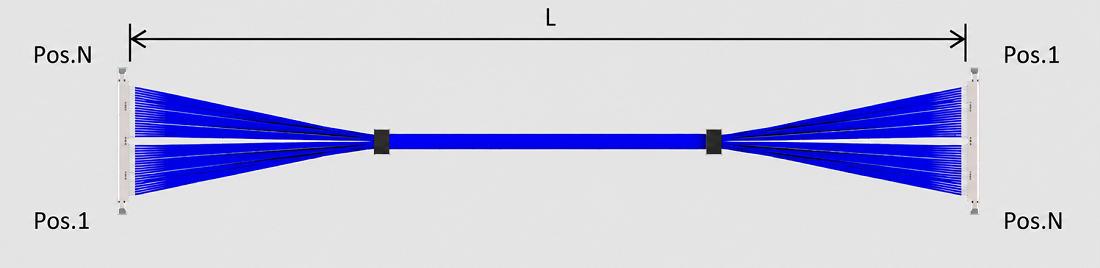

该款极细同轴线束使用的线材端连接器型号为 20497-026T-30，对应26Pin连接结构。在线位定义方面，该产品采用 1：26 的线位对应关系，即线束一端的 1号线位对应另一端的26号线位，两端线位呈反向对应关系。对于工程师进行PCB接口定义、线束替换、治具设计或样品验证时，线位定义是必须确认的关键参数；对于采购人员而言，在进行替代产品询价时，也应将连接器型号、Pin数量、线位对应关系和线束长度作为基础确认条件，避免出现连接器能够匹配但线位定义不一致的问题。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议：从连接器匹配到线束整体替代
对于工程师来说，I-PEX 82068-100B-02-D 的兼容替代选型，需要先确认26Pin连接器及其机械配合关系，再确认44AWG Micro-Coax线材、200mm长度以及两端线位对应方式。在实际产品开发过程中，还需要结合PCB接口位置、设备内部布线空间、线束弯折路径以及装配方式进行综合判断。尤其是极细同轴线束属于高密度精密线束，不能简单按照普通多芯线进行替换，连接器、线材和端接结构需要作为一个完整的线束组件进行匹配。
从采购角度来看，兼容替代的重点则在于产品能否稳定制造并持续供应。除了确认 20497-026T-30 连接器、26Pin、44AWG以及200mm等基本条件，还应关注线束尺寸一致性、端接质量、绝缘性能以及批量生产稳定性。如果项目属于进口替代、第二供应商导入或采购降本，更适合在样品阶段就明确原型号和关键规格，再通过样品验证逐步确认最终替代方案。我们公司可提供：I-PEX 82068-100B-02-D兼容替代线束方案，可围绕客户实际产品需求进行极细同轴线束的规格匹配、样品开发及批量生产。

————————————————————————————————————————————————————————————————

四、从工程选型到稳定量产，极细同轴线束替代方案更值得关注
对于工程师和采购人员而言，极细同轴线束的替代选型，最终关注的是产品能否满足设备的空间、电气和装配要求，并能够稳定实现批量供应。相比单纯寻找“同型号产品”，从连接器、线材、线位定义、长度到端接工艺进行整体匹配，更有利于提高替代方案的可靠性和项目导入效率。
针对 I-PEX 82068-100B-02-D 这款 26Pin、44AWG、200mm 极细同轴线束，以及所使用的 20497-026T-30 连接器和 1：26线位定义，我们公司可提供 82068-100B-02-D兼容替代极细同轴线束方案，满足客户在进口替代、第二供应商、采购降本及新项目开发等方面的需求，为极细同轴线束产品提供从样品开发到批量生产的制造支持。

我是【BBC电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。
