I-PEX 82888-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

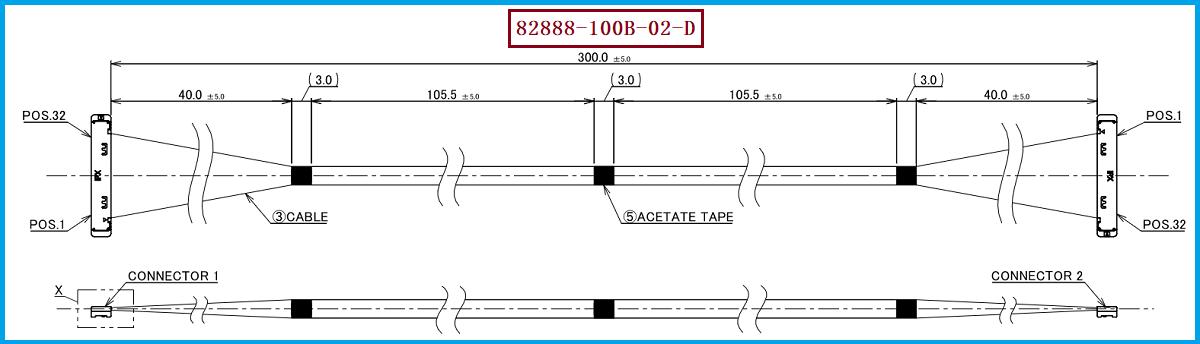

一、I-PEX 82888-100B-02-D：300mm长度的32PIN极细同轴线束
随着笔记本电脑、显示模组、摄像头、AI视觉设备等电子产品不断向轻薄化、高速化发展，设备内部对线束的空间占用、信号传输和布线密度提出了更高要求。I-PEX 82888-100B-02-D是一款CABLINE-SS系列32PIN极细同轴线束，采用Micro-Coaxial Cable结构，线材规格为AWG #40，特性阻抗为50Ω，长度为300mm，采用1-N线序结构。其线材端连接器采用20373-R32T-06，属于CABLINE-SS 32PIN Plug Housing，连接器端子间距为0.4mm。
对于工程师而言，这类32PIN极细同轴线束的价值不仅在于体积小，更在于能够在有限空间内完成多路高速信号连接。CABLINE-SS采用0.4mm Pitch、垂直直角插拔和水平出线结构，结合约1.65mm的结合高度和3mm连接器深度，适合空间紧凑的设备内部布局；对于采购人员而言，82888-100B-02-D的32PIN、AWG #40、50Ω、300mm、1-N等参数，则是寻找兼容替代产品时需要重点核对的基础条件。

————————————————————————————————————————————————————————————————

二、极细同轴线有哪些优势？小型化、高密度与高速传输兼顾

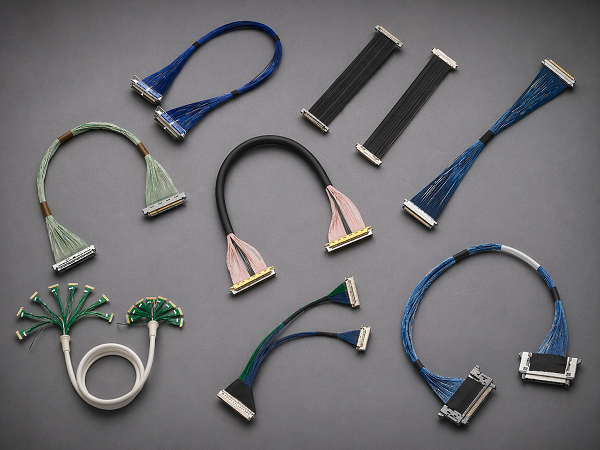

极细同轴线最大的优势之一，是能够在非常有限的空间内实现多通道信号传输。与普通多芯线相比，Micro-Coaxial Cable采用中心导体、绝缘层和外导体构成的同轴结构，每一路信号拥有相对独立的传输路径，有利于控制高速信号传输过程中的串扰和外部噪声影响。对于需要经过笔记本转轴、小型显示模组或紧凑型设备内部空间的线束而言，极细同轴线可以在保证布线密度的同时减少空间占用。CABLINE-SS连接器采用0.4mm Pitch和窄深度结构，其线束可以用于小型转轴等空间受限结构。
另一方面，极细同轴线也具备高速信号传输优势。CABLINE-SS系列针对高速数据传输应用设计，结合Micro-Coaxial Cable、AWG #40线径以及合理的阻抗控制，可满足高速信号传输需求。在实际应用中，线束的传输性能不仅与连接器有关，还受到线材阻抗、线束长度、端接工艺、PCB布局以及整机高速链路设计等多方面因素影响，因此需要结合完整系统进行评估。对于I-PEX 82888-100B-02-D而言，AWG #40、50Ω阻抗和300mm长度是影响高速应用表现的重要参数，工程验证时需要综合考虑整个信号传输链路，以确保线束能够满足设备的高速传输需求。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于I-PEX 82888-100B-02-D的兼容替代，工程师首先需要确认连接器接口和线缆规格。该产品线材端连接器型号为20373-R32T-06，为32PIN、0.4mm Pitch结构；CABLINE-SS 32PIN的Plug Cable Assembly对应20380-R32T-06，配套的板端Receptacle为20374-R32E-31。连接器平台支持Micro-Coaxial Cable AWG 36、AWG 38、AWG 40、AWG 42，其中AWG 42需要特别注意特性阻抗匹配问题。对于本次82888-100B-02-D替代，原产品采用AWG #40，因此不能因为连接器能够适配其他AWG规格，就直接将其他线径作为等效替代，仍需要根据设备的电气性能和机械空间进行验证。
从采购角度来看，如果原有线束面临交期较长、供应渠道单一、采购成本增加或者需要建立第二供应商等情况，可以围绕原型号的完整规格寻找具备自主制造能力的替代供应商。替代验证建议重点确认20373-R32T-06、32PIN、0.4mm Pitch、AWG #40、50Ω、300mm以及1-N线序，同时对连接器装配、导通、绝缘、耐压及高速信号性能进行验证。我们公司可提供：I-PEX 82888-100B-02-D兼容替代线束方案，可根据客户设备需求进行连接器、线材规格、长度、线序及整体结构匹配，为工程打样、国产替代、第二供应商导入和批量采购提供极细同轴线束制造支持。

————————————————————————————————————————————————————————————————

四、极细同轴线是高密度、高速设备内部连接的重要选择
从产品应用角度来看，极细同轴线的优势并不是单纯的“线径更细”，而是在有限空间内同时兼顾高密度布线、独立信号传输、阻抗控制和高速信号应用需求。对于I-PEX 82888-100B-02-D而言，32PIN连接器、0.4mm Pitch、AWG #40极细同轴线、50Ω阻抗和300mm长度共同构成了其核心规格；其中20373-R32T-06连接器则是工程师进行接口匹配和替代开发时需要重点确认的型号。
对于工程师，选择极细同轴线束需要综合考虑空间、线径、阻抗、信号速率、线序和连接器结构；对于采购人员，则需要进一步关注替代产品的制造能力、样品验证能力以及长期供应稳定性。我们公司专注于极细同轴线束生产制造，可围绕I-PEX 82888-100B-02-D提供兼容替代方案，在保持关键接口和规格匹配的基础上，为客户提供从样品开发到批量生产的极细同轴线束解决方案，满足国产替代、供应链优化及持续采购需求。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。
