分类： 线束线缆产品

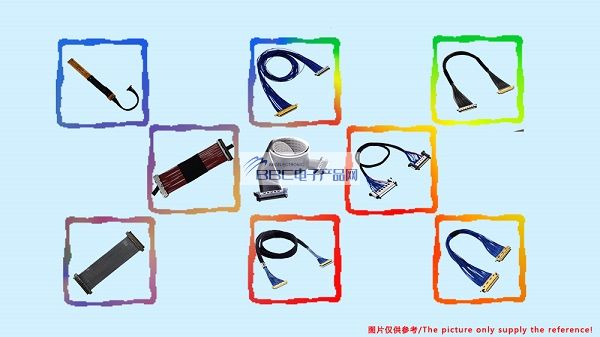

HTK LVD-A30SFYG+极细同轴线束是一款：由HTK(日本本多通讯)公司生产的LVD系列中料号为LVD-A30SFYG+|接点间距:0.5mm的极细同轴连接器与可适配的极细同轴线(AWG):#36 #38 #40 #42 #44 #46通过特有的生产制程工艺组装而成的一种线束产品.敝司(BBC电子产品网)专业生产极细同轴线束-HTK(本多通讯)LVD-A30SFYG+|0.5mm间距|#36-#46极细同轴线束.下图为敝司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).
------------------------------------------------------------------------------------------------

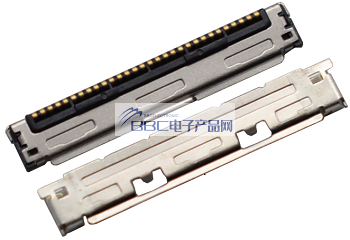

1、HONDA(本多通讯)LVD-A30SFYG+|0.5mm间距|#36-#46极细同轴线所使用的连接器 示意图及规格与特点：
| LVD系列连接器用于支持笔记本电脑、数字设备的小型化，或者节省内部主板之间的空间。 |
| 特征 |
| 设计为低轮廓，使得插头和插座为2 mm |
| 采用连接器的垂直配合，提供了连接器安装的更高自由度 |
| 通过提供8个锁定位置，使PIN针完全紧密接触。 |
| 屏蔽性能已大大提高通过在整个插座上安装金属外壳来改进并将两个壳体夹在插头的上方和下方。 |
| 能够连接细同轴电缆和分立电缆 |
| 应用 |
| Notebook PCs, Personal Digital Assistants (PDA),Camcorders, etc. |
| 一般电气性能与规格 |
| 触点数量：30、40 |
| 连接方式： |
| 插座：焊料回流安装技术， |
| 插头：脉冲热焊接技术 |
| 额定电流：0.3 A至0.2 A/引脚（取决于电缆导体直径） |
| 额定电压：50V AC（r.m.s.） |
| .工作温度：-55°C至+85°C |
| 绝缘电阻：250V DC时为100兆欧 |
| .介质耐受电压：150V AC（r.m.s.）一分钟 |
| .推荐电缆： |
| 超薄同轴电缆：AWG#36至#42 |
| 离散电缆：AWG#32 O.D.0.4mmMAX |
| 遵守限制：有害物质（RoHS）/无卤素 |
------------------------------------------------------------------------------------------------
2、
