I-PEX 82069-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、20Pin极细同轴线束方案，兼顾高速传输与紧凑空间布局

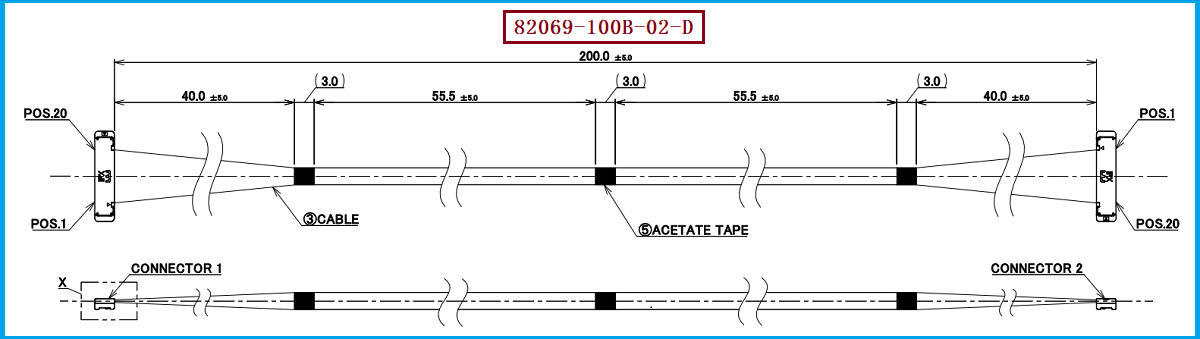

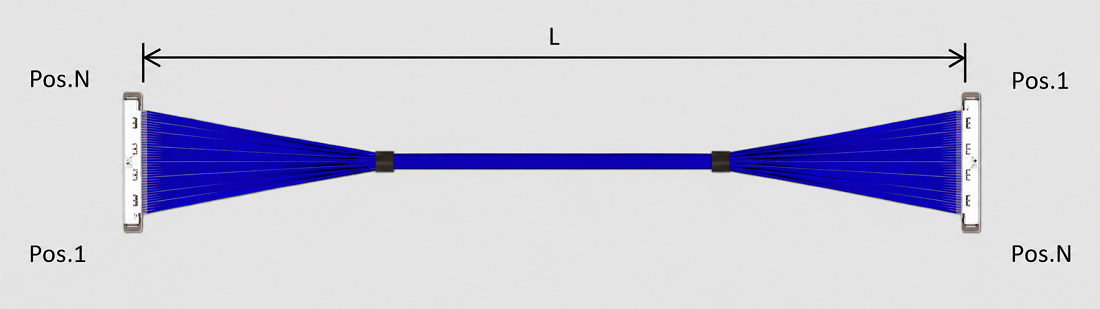

在笔记本电脑、显示模组、高速摄像头、AI视觉设备以及其他空间受限的电子设备中，线束不仅承担信号连接功能，还直接影响设备内部结构布局和高速信号传输质量。针对这类应用，I-PEX CABLINE-SS系列采用0.4mm Contact Pitch、Vertical Right Angle垂直直角连接结构，结合水平出线方式，在有限空间内实现高密度连接。20Pin规格对应的极细同轴线束型号为 I-PEX 82069-100B-02-D，采用Micro-Coaxial Cable AWG 40线材，线束长度为200mm，Pin Assignment为1-N，可用于对体积、布线空间和高速信号完整性都有要求的设备内部连接。
对于工程师而言，选择这类线束时，不能只关注Pin数和长度，还需要同时考虑连接器结构、线材规格、阻抗以及信号传输性能；对于采购人员而言，则更关注型号对应关系、规格一致性、交付稳定性以及是否能够实现成熟的替代供应。因此，在实际项目中，如果原设计采用 I-PEX 82069-100B-02-D，线材端使用的连接器型号为 20373-R20T-06，200MM长度规格就是需要重点确认的基础参数。围绕这些关键尺寸和接口条件进行替代开发，可以减少重新设计PCB连接结构和重新调整整机内部布线所带来的开发成本。

————————————————————————————————————————————————————————————————

二、什么是极细同轴线束的“插损”？为什么高速项目必须关注
对于高速信号线束来说，“插损”是工程师进行线材选型和信号完整性评估时经常关注的一个指标。简单来说，插损（Insertion Loss，IL）就是信号经过一段线束或传输通道之后，输出端信号相对于输入端信号产生的功率损耗，通常以dB表示。数值越大，意味着信号在传输过程中衰减越明显。在线束长度增加、工作频率提高以后，导体损耗、介质损耗以及连接器和线缆连接区域的影响都会更加明显，因此高速信号应用不能仅凭“能够导通”来判断线束是否满足使用要求。
以CABLINE-SS系列为例，其连接器采用0.4mm间距结构，并可配合Micro-Coaxial Cable使用；在高速性能参考条件下，采用40Pin连接器、AWG 40极细同轴线、45Ω阻抗、100mm线长进行测试，传输性能可达到16Gbps/Lane应用等级。对于200mm规格的 I-PEX 82069-100B-02-D而言，工程师在进行替代选型时尤其需要关注实际线长变化带来的高频衰减，同时结合插损曲线、回波损耗以及其他信号完整性测试结果综合判断，而不能单独依据线径或连接器型号判断高速性能。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
对于需要寻找 I-PEX 82069-100B-02-D 替代方案的工程师和采购人员，选型时首先应确认20Pin结构是否一致，再核对线材端连接器型号、线束长度、线材规格以及线序定义。其中，本方案对应的线材端连接器型号为 20373-R20T-06，属于CABLINE-SS 20Pin Plug Housing，对应的CABLINE-SS 20Pin Plug Cable Assembly型号为20380-R20T-06，匹配的20Pin Receptacle型号为20374-R20E-31。
在实际替代过程中，除了机械尺寸和连接器匹配，还应重点验证高速信号完整性。对于采用AWG 40 Micro-Coaxial Cable的200MM线束，应根据实际工作频率和接口要求关注插损、回波损耗以及阻抗一致性，并通过实际测试确认替代线束与原有系统的兼容程度。我们公司可提供：I-PEX 82069-100B-02-D兼容替代线束方案，可根据客户设备结构和信号传输要求进行极细同轴线束的生产制造，为工程验证、样品测试以及批量采购提供相应的线束产品支持。

————————————————————————————————————————————————————————————————

四、面向工程应用的稳定替代，兼顾性能验证与采购需求
从工程应用角度来看，I-PEX 82069-100B-02-D这类20Pin、AWG 40、200MM极细同轴线束，重点并不只是实现连接器之间的物理连接，而是要在有限空间内同时满足高速信号传输、线束尺寸、连接可靠性以及整机装配要求。CABLINE-SS连接器采用0.4mm Contact Pitch，结合1.65±0.2mm的Mated Height和约3mm的Depth，为空间受限设备内部布线提供了较紧凑的连接结构；同时，W-Point双触点设计有助于维持连接区域的接触可靠性。
对于采购人员来说，替代线束真正的价值还在于能否持续稳定地提供符合项目要求的产品；对于工程师而言，则需要在样品阶段重点确认连接器兼容性、线序、长度以及高速信号性能。综合来看，I-PEX 82069-100B-02-D是一款20Pin、AWG 40、200MM的CABLINE-SS极细同轴线束，适合对高速传输和空间尺寸有要求的设备内部连接。我们公司可提供 I-PEX 82069-100B-02-D兼容替代线束方案，并围绕实际项目需求进行产品制造与规格匹配，为客户提供从样品验证到批量应用的极细同轴线束供应选择。

我是【BBC电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。
