I-PEX 82882-100B-02-D 40AWG/50Ω低损耗极细同轴线束替代品

一、14Pin高密度结构，适合工业相机模组内部连接
工业相机模组内部通常需要在图像传感器、处理芯片以及主板之间完成高速数据连接，同时还要受到模组尺寸、镜头结构、散热组件和安装空间等条件限制。对于工程师而言，线束既要满足高速差分信号传输需求，又不能占用过多内部空间，因此线束的直径、连接器尺寸、出线方向以及弯折能力都会直接影响整机结构设计。

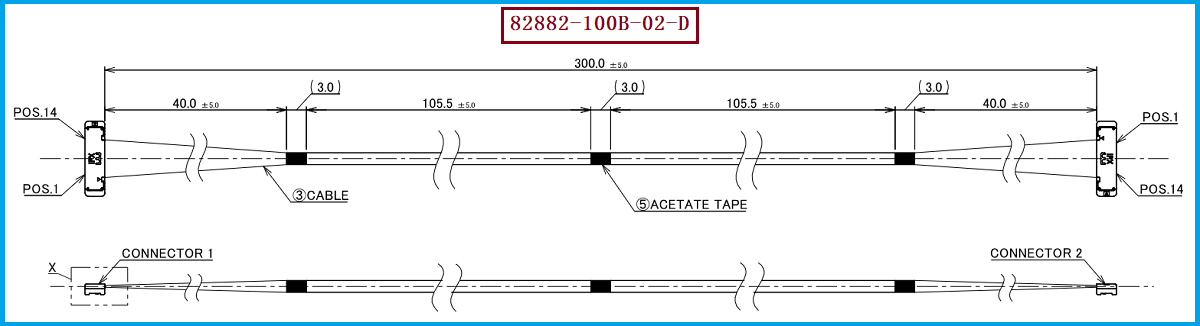

I-PEX 82882-100B-02-D属于CABLINE-SS 14Pin极细同轴线束，长度为300MM，线材端使用的连接器型号为20373-R14T-06。CABLINE-SS采用0.4mm Contact Pitch、Vertical Right Angle垂直直角结构和Horizontal Cable Exit水平出线方式，结合较低的结合高度和紧凑的连接器结构，可以适应工业相机、AI视觉设备以及其他小型高速模组内部的布线需求。对于需要将摄像头模组与处理板进行一定距离连接的设备，300MM线长也能够提供更大的布线灵活性。

————————————————————————————————————————————————————————————————

二、工业相机模组为什么普遍采用极细同轴线？
工业相机的核心任务是持续采集图像数据，随着分辨率、帧率和多通道图像采集能力不断提升，摄像头与处理器之间需要传输的数据量也随之增加。MIPI CSI-2等高速接口已经广泛用于嵌入式视觉系统，而微型同轴线能够将高速信号通道以独立线缆形式进行连接，在有限空间内实现较高密度的信号布线。实际的MIPI视觉应用中，微型同轴线也被用于摄像头模组与处理板之间的连接，并强调其屏蔽、柔性以及狭小空间内的布线能力。
对于工程师而言，工业相机采用极细同轴线并不只是为了“线材更细”，更重要的是高速信号传输、空间利用和布线可靠性需要同时考虑。CABLINE-SS连接器支持Micro-Coaxial Cable，并具备最高16Gbps/Lane的高速传输能力；高速测试条件采用AWG40极细同轴线、45Ω阻抗和100MM线长，同时可应用于MIPI、eDP、HDMI、USB等高速接口场景。对于采购人员来说，这类产品的价值则体现在连接器型号、线材规格、线长和批量制造能力能够形成明确的标准化采购条件，从而降低高速相机模组进行国产替代时的验证难度。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在选用或替代I-PEX 82882-100B-02-D时，工程师需要首先确认14Pin连接结构以及20373-R14T-06线材端连接器是否与设备端接口匹配，同时确认300MM线长是否满足实际布线路径。由于CABLINE-SS采用0.4mm间距、Vertical Right Angle结构以及水平出线方式，因此在替代开发过程中，除了Pin数量一致，还需要重点核对连接器高度、出线方向、安装空间和线缆弯折路径。对于工业相机模组而言，线束通常会经过镜头附近、模组边缘或狭窄结构区域，机械尺寸与布线方式同样属于选型的重要条件。
在线材规格方面，CABLINE-SS可支持AWG36、AWG38、AWG40和AWG42 Micro-Coaxial Cable，其中AWG40属于高速应用中常见的规格。对于300MM长度的极细同轴线束，工程师还需要结合实际MIPI或其他高速信号要求进行阻抗、衰减、串扰及信号完整性验证，而采购人员则需要确认替代供应商是否能够稳定实现连接器匹配、线序一致、长度一致以及批量生产一致性。我们公司可提供：I-PEX 82882-100B-02-D兼容替代线束方案，可围绕20373-R14T-06连接器、300MM线长以及相应极细同轴线材规格进行兼容开发和生产制造。

————————————————————————————————————————————————————————————————

四、I-PEX 82882-100B-02-D在工业相机模组中的应用价值总结
从工业相机模组的实际应用来看，I-PEX 82882-100B-02-D的优势主要体现在高速连接与紧凑布线之间的平衡。14Pin结构能够满足多通道信号连接需求，300MM长度可以为摄像头模组与主板、处理板之间提供更加灵活的走线空间，而20373-R14T-06连接器采用0.4mm间距的小型化设计，有利于控制连接区域的空间占用。对于工业视觉、机器视觉、AI视觉终端以及高速图像采集设备而言，这类结构能够更好地适应模组内部空间有限、信号速率较高以及布线路径复杂的应用环境。
从工程师和采购人员两个角度来看，这款线束的选型重点并不只是确认“14Pin、300MM”几个基础参数，还需要同步考虑连接器型号、极细同轴线规格、阻抗匹配、高速信号性能以及批量制造稳定性。I-PEX 82882-100B-02-D采用CABLINE-SS 14Pin结构，线材端连接器为20373-R14T-06，长度为300MM，能够为工业相机模组内部高速连接提供小型化、柔性化的线束解决方案。通过对连接器、线材、长度和线序进行针对性兼容开发，我们公司可以为客户提供I-PEX 82882-100B-02-D兼容替代线束方案，满足工业相机及高速视觉设备在连接器国产化和线束供应方面的实际需求。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。
