一、从“小型化”到“高速化”，极细同轴线为何越来越常见？
对于显示模组、摄像头模组、AI视觉设备以及笔记本电脑内部模组来说，连接线束往往同时面临空间紧凑和高速信号传输两方面要求。设备结构越来越薄，模组之间的距离却并没有因此减少，传统线缆如果占用空间较大，就会限制结构设计。因此，能够在较小空间内完成多路信号连接的极细同轴线束，逐渐成为高密度模组内部连接的重要选择。CABLINE®-SS采用0.4 mm接触间距、垂直直角插拔和水平出线结构，结合约1.65 ± 0.2 mm的嵌合高度，为紧凑型设备内部布线提供了较小的连接空间。

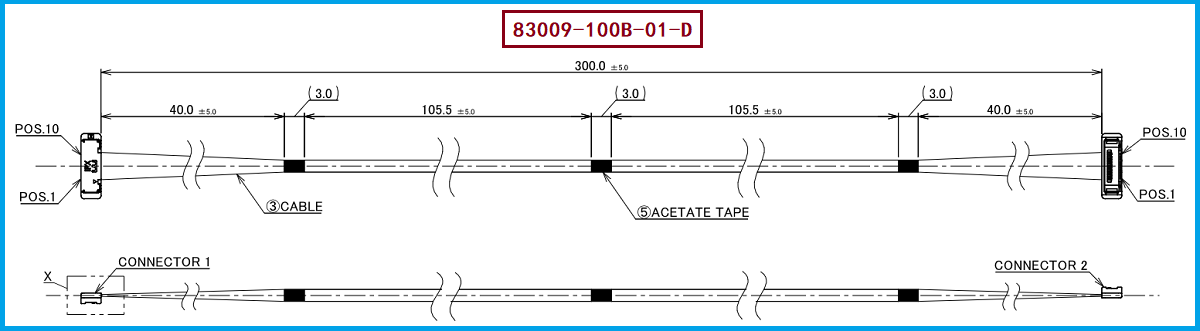

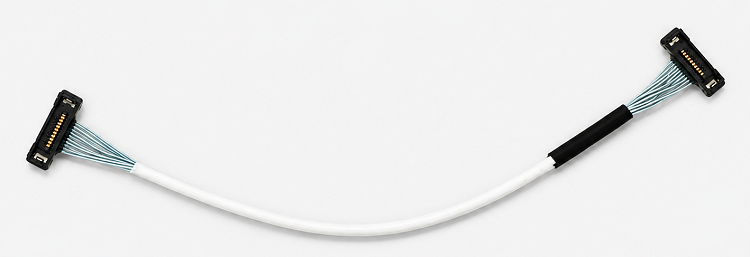

以 I-PEX 83009-100B-01-D 为例，这是一款10Pin、300mm长度的CABLINE®-SS极细同轴线束，采用Micro-Coaxial Cable，线材规格为AWG #40，特性阻抗为50Ω，线位采用1：1直通定义。其线材端使用20373-R10T-06连接器，为10PIN、0.4 mm Pitch结构。对于工程师而言，这些参数能够直接对应模组内部的连接空间、布线距离和信号链路；对于采购人员而言，料号、Pin数、长度、线材规格及连接器型号则构成了替代采购时的重要确认依据。

————————————————————————————————————————————————————————————————

二、极细同轴线为什么适合成为模组内部的“标准连接方案”？
模组内部连接通常不是单纯追求“能够连接”，还需要同时考虑高速信号、空间利用率和连接可靠性。CABLINE®-SS支持10、14、20、30、32、35、40和50Pin规格，并可配合AWG #36、#38、#40等Micro-Coaxial Cable；其W-Point双触点结构用于提升公母座之间的接触可靠性。对于需要在有限空间内完成多路高速信号传输的设备，这种小间距、多Pin数以及微型同轴线组合，可以减少连接区域占用，并方便模组与主板之间进行高密度连接。
面向高速应用，CABLINE®-SS系列支持最高16Gbps/Lane的高速信号传输。并将USB 3.2 Gen 2、HDMI 2.1、eDP HBR2等作为参考应用标准。不过，这属于连接器系列的参考能力，不能直接理解为83009-100B-01-D这条300mm线束已经获得某一种高速协议认证。对于工程项目，仍需要结合实际模组、主板、走线长度以及整机信号完整性进行验证。也正因为如此，极细同轴线成为模组厂常见连接方案的核心价值，不仅是“线更细”，而是能够将微型化连接结构与高速信号传输需求结合起来。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
在替代83009-100B-01-D时，工程师需要重点确认连接器、Pin数、Pitch、线材、阻抗、长度以及线位定义是否匹配。该产品为10PIN、0.4 mm Pitch，采用20373-R10T-06线材端连接器，线束长度300mm，AWG #40 Micro-Coaxial Cable，50Ω，线位为1：1。如果设备已经完成PCB布局和模组结构设计，那么连接器高度、出线方向以及300mm线长同样需要纳入确认范围，不能只按照“10Pin极细同轴线”进行简单替换。
对于采购人员来说，完整料号能够减少同系列产品之间的选型混淆。CABLINE®-SS的10Pin 1：1线束同时存在100mm、200mm和300mm规格，对应83007-100B-01-D、83008-100B-01-D和83009-100B-01-D，因此实际采购时尤其需要确认长度。我们公司可提供：I-PEX 83009-100B-01-D 兼容替代线束方案，可围绕10PIN、0.4 mm Pitch、AWG #40、50Ω、300mm、1：1线位定义以及20373-R10T-06连接器等关键规格进行极细同轴线束制造，为客户提供样品开发、规格匹配及批量生产支持。

————————————————————————————————————————————————————————————————

四、总结：从模组设计到批量采购，极细同轴线已成为重要连接方式
极细同轴线之所以越来越多地出现在模组内部，并不是单纯因为线材尺寸更小，而是因为现代电子设备同时提出了高速传输、高密度布线和结构小型化要求。I-PEX 83009-100B-01-D采用AWG #40 Micro-Coaxial Cable、50Ω阻抗和300mm长度，配合10PIN、0.4 mm Pitch的20373-R10T-06线材端连接器，并采用1：1线位定义，能够从线材和连接器两个层面满足紧凑型内部连接方案的规格匹配需求。
对于工程师来说，选择极细同轴线束需要关注信号、空间、连接器和线束结构之间的整体匹配；对于采购人员来说，则需要重点核对料号、长度、Pin数、连接器型号和线材规格。我们公司可提供 I-PEX 83009-100B-01-D 兼容替代线束方案，面向模组厂、电子设备厂商及相关供应链客户，提供极细同轴线束的兼容替代与制造支持。
