I-PEX 83000-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、30P极细同轴线束：小间距连接与40AWG线材的组合

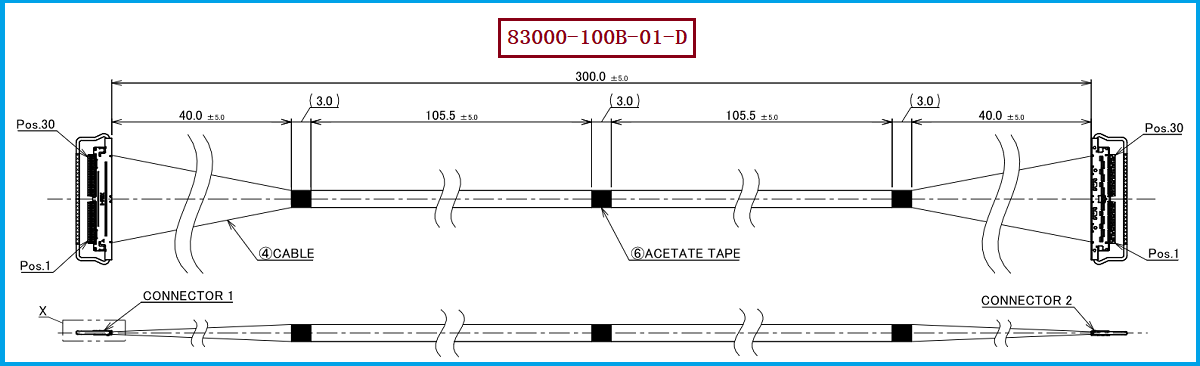

随着电子设备不断向轻薄化、高集成度和高速信号传输方向发展，设备内部留给线束的空间越来越有限。极细同轴线束需要在有限空间内完成多通道信号连接，同时兼顾线材尺寸、机械安装以及信号传输要求。I-PEX 83000-100B-01-D是一款30Pin极细同轴线束，采用0.4mm间距、40AWG Micro-Coaxial Cable、300mm线长以及两端1-1连接结构，适合对内部空间和连接密度有较高要求的设备应用。

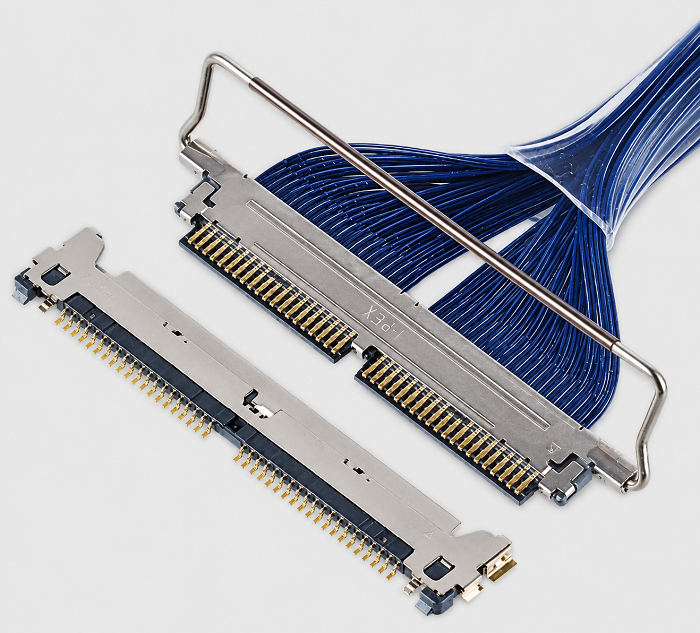

这款极细同轴线束使用的线材端连接器型号为20777-030T-01，与30Pin CABLINE-CAL连接结构相匹配。20777-030T-01可适配AWG38、AWG40、AWG42、AWG44等Micro-Coax线材，而I-PEX 83000-100B-01-D实际采用的是AWG40。对于工程师而言，这意味着选型时需要将连接器、线材规格、Pin数、间距和长度作为一个完整方案进行确认；对于采购人员而言，则需要关注替代产品是否能够保持这些关键规格的一致性。

————————————————————————————————————————————————————————————————

二、如何理解极细同轴线的导体结构与电性能之间的关系？
极细同轴线的导体结构与电性能之间存在直接联系。中心导体主要承担信号传输，外围的绝缘层决定导体之间的电气间隔和介电环境，外部屏蔽结构则承担电磁隔离等作用。导体尺寸、绝缘层厚度、材料特性以及各层之间的几何关系发生变化时，都会对电阻、特性阻抗、信号损耗以及高速传输表现产生影响。因此，极细同轴线并不是单纯把普通同轴线“做细”，而是需要在更小的尺寸下维持稳定的结构关系。
以AWG40极细同轴线为例，其导体尺寸已经非常细，在实现小型化布线的同时，对制造精度也提出了更高要求。CABLINE-CAL的高速测试条件采用30Pin连接器、AWG40 Micro-Coax、45Ω和100mm线长，这一组合可以作为理解线材结构与高速电性能关系的一个典型参考。对于实际300mm长度的83000-100B-01-D，具体高速性能仍应结合实际线材、端接结构及整机应用进行验证，不能简单将测试条件直接等同于整条300mm线束的性能。

————————————————————————————————————————————————————————————————

三、选型和兼容与替代方案参考及建议
如果设备原本采用I-PEX 83000-100B-01-D，在进行兼容替代时，应重点确认30Pin、0.4mm间距、40AWG、300mm长度以及1-1结构，同时确认线材端连接器型号为20777-030T-01。由于该连接器可以适配AWG38、AWG40、AWG42、AWG44，因此在其他项目开发中可以根据空间和电气要求选择相应线规，但针对83000-100B-01-D进行直接兼容替代时，应优先保持40AWG这一实际线材规格。
从采购角度来看，极细同轴线束的替代不能仅以连接器能否插合来判断，还需要确认线材结构、长度、Pin位、端接方式以及批量生产的一致性。尤其对于高速信号应用，导体尺寸和线材内部结构会影响电气性能，因此工程验证和采购选型需要同步考虑机械匹配与电气性能。我们公司可提供 I-PEX 83000-100B-01-D 兼容替代线束方案，可根据客户设备的连接器、线材规格、长度及结构要求进行极细同轴线束的匹配与生产制造。

————————————————————————————————————————————————————————————————

四、总结：极细同轴线束的导体结构决定了小型化与电性能之间的平衡
极细同轴线的导体结构越精细，对尺寸控制和制造工艺的要求也越高。I-PEX 83000-100B-01-D采用AWG40 Micro-Coax，配套20777-030T-01连接器，形成30Pin、0.4mm间距、300mm长度的1-1极细同轴线束方案。对于工程师而言，理解导体、绝缘层和屏蔽结构之间的关系，有助于从源头分析阻抗、损耗及信号完整性等问题；对于采购人员而言，则需要在型号匹配之外，进一步关注产品制造一致性和长期供货能力。

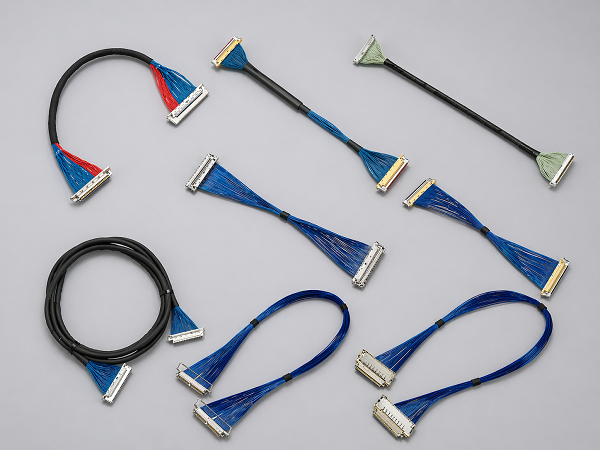

我们公司专注于极细同轴线束生产制造，可提供 I-PEX 83000-100B-01-D 兼容替代线束方案，并围绕20777-030T-01连接器、AWG40线材、30Pin及0.4mm间距等关键要求进行产品匹配和制造。通过对线材结构、端接工艺和整体尺寸进行稳定控制，可为工程开发、样品验证及批量采购提供相应的极细同轴线束解决方案。

我是【BBC电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。
