I-PEX 82998-100B-01-D 40AWG/50Ω低损耗极细同轴线束替代品

一、极细同轴线为何仍然是高速传输的重要方案？
随着笔记本电脑、平板电脑、显示设备、视觉设备以及AR/VR等电子产品不断向轻薄化、小型化方向发展，设备内部能够用于布线和连接的空间越来越有限。与此同时，高速数据传输对信号完整性、抗干扰能力以及连接可靠性的要求也越来越高。在这种应用环境下，极细同轴线能够将高速信号传输、屏蔽和高密度连接结合起来，在有限空间内实现多通道信号传输，因此仍然具有较高的应用价值。对于工程师而言，极细同轴线不仅需要满足线径和空间要求，还需要综合考虑阻抗、传输距离、连接器结构以及信号完整性等因素。
从未来高速传输技术的发展来看，极细同轴线是否“主导”市场，并不能简单用单一技术路线进行判断。不同设备会根据传输速率、结构空间、EMI要求、成本以及可靠性等条件选择不同的连接方案。但对于需要高密度、高速率和小型化连接的设备内部应用而言，极细同轴线仍然是重要的技术方案之一。CABLINE-CAL系列采用0.4 mm间距，并提供30PIN、40PIN等规格，同时支持微型同轴线应用，为小型化高速设备提供了较为紧凑的连接方式。

————————————————————————————————————————————————————————————————

二、I-PEX 82998-100B-01-D极细同轴线束产品介绍

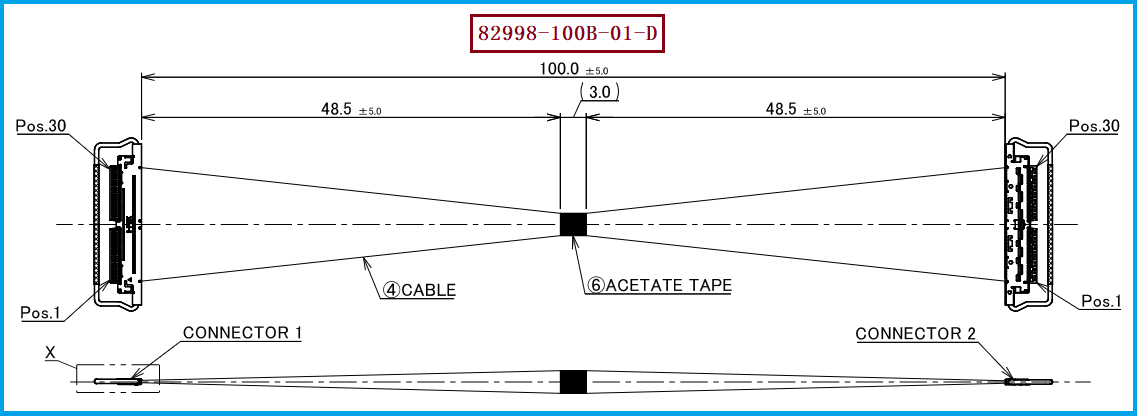

本次介绍的极细同轴线束产品料号/型号为I-PEX 82998-100B-01-D，属于CABLINE-CAL系列30PIN 1-1结构极细同轴线束，产品长度为100 mm，使用AWG #40 Micro-Coax极细同轴线材。该产品采用两端连接结构，在较小的空间内实现多通道信号连接，适用于对线束尺寸、连接密度以及高速信号传输有要求的设备内部应用。对于工程师来说，在进行同类线束设计或国产替代时，需要重点确认线束长度、线材规格、连接器结构以及线序等关键参数。

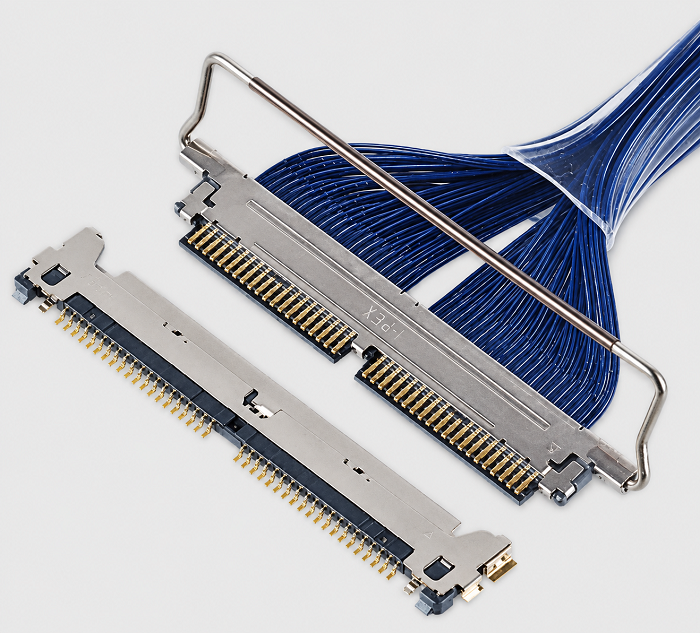

此款极细同轴线束使用的线材端连接器型号为20777-030T-01，连接器PIN数为30PIN，端子间距为0.4 mm。30PIN与0.4 mm Pitch的组合能够在有限空间内实现较高的连接密度，同时CABLINE-CAL采用水平插接结构，并配有机械锁定结构，有助于满足设备内部紧凑安装以及连接稳定性的要求。因此，在进行产品选型、结构设计或替代开发时，不能只关注线材本身，还应将20777-030T-01连接器、30PIN、0.4 mm间距以及整体线束结构作为一个完整方案进行确认。

————————————————————————————————————————————————————————————————

三、工程师与采购人员如何进行选型及兼容替代？
对于工程师而言，在进行I-PEX 82998-100B-01-D兼容替代时，建议首先确认原设备的连接器型号、PIN数、Pitch、线材规格、线束长度、线序以及安装方向，再结合实际高速信号测试结果进行验证。尤其是高速传输应用，不能仅凭外观尺寸或连接器能够插入就判断可以直接替换，还需要结合实际设备的信号速率、传输距离以及信号完整性要求进行评估。对于本产品而言，30PIN、0.4 mm间距、AWG #40 Micro-Coax以及100 mm长度，是选型时需要重点关注的产品信息。
对于采购人员而言，兼容替代不仅关系到产品价格，还涉及样品验证、量产一致性、交付能力以及供应链稳定性。因此，在寻找国产替代线束时，应尽可能选择能够从连接器匹配、线材选型、端接加工到成品测试进行整体生产控制的供应商。我们公司专注于极细同轴线束的生产制造，可根据客户产品的连接器、PIN数、间距、线材、长度及线序等要求进行兼容开发，并可提供I-PEX 82998-100B-01-D兼容替代线束方案，为工程师的样品验证及采购人员的供应链替代提供产品支持。

————————————————————————————————————————————————————————————————

四、总结：高速传输持续发展，极细同轴线束仍具有应用空间
随着电子设备持续向高速化、轻薄化和高集成度方向发展，设备内部的高速连接也将面临更高要求。极细同轴线束凭借较小的线径、高密度连接以及适用于高速信号传输的结构特点，在显示模组、视觉设备以及其他空间受限的高速连接场景中仍具有应用价值。未来高速传输市场可能会形成多种技术路线并存的格局，但在对空间、信号和连接可靠性都有较高要求的应用中，极细同轴线束仍然是值得关注的解决方案。
I-PEX 82998-100B-01-D采用30PIN、0.4 mm间距结构，线材端连接器型号为20777-030T-01，配合AWG #40 Micro-Coax极细同轴线材，可作为相关设备极细同轴线束国产替代开发的参考产品。我们公司可提供I-PEX 82998-100B-01-D兼容替代线束方案，从工程选型到样品开发，为客户提供相应的极细同轴线束生产制造服务。

我是【BBC电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。
