3M D89114线束国产替代与选型指南

在工业控制与电子设备内部连接中，IDC排线组件因结构简单、装配效率高而被广泛应用。以3M型号 D89114-0131HK-3365/14-D-3 为例，该类线束在PLC、控制板及模块互连中非常常见。围绕该型号进行分析，有助于实现更合理的选型与国产替代。
——————————————————————————————————————————————————————————

一、产品结构与技术特点

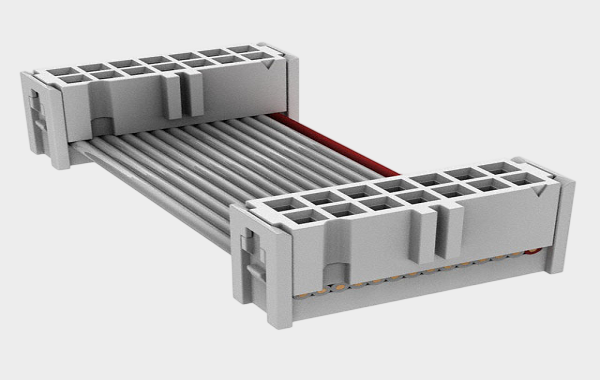

该型号属于3M D89系列IDC线束组件，采用双端母座结构，适用于板对板连接。
主要参数如下：
• 14位双排结构（2×7）
• IDC压接方式，无需焊接
• 连接器间距2.54mm，排线间距1.27mm
• 采用3365系列扁平排线
• 标准长度3英寸（约76mm）
• 触点镀金，提升接触可靠性
该结构实现了1.27mm排线与2.54mm接口之间的标准转换，适合常规信号连接应用。
——————————————————————————————————————————————————————————

二、应用场景与实际需求
该线束主要应用于以下场景：
•  工业控制系统（PLC、I/O模块）
•  设备内部板卡连接
•  测试与开发平台（MCU、FPGA接口）
在实际应用中，用户通常关注以下问题：
•  是否有3M D89114国产替代型号
•  是否支持不同长度定制
•  是否可以降低成本
•  是否具备稳定交期
这些需求正是国产替代方案的切入点。
——————————————————————————————————————————————————————————

三、选型与兼容替代方案参考及建议
在进行替代选型时，建议重点关注以下几点：
1）接口兼容
需确保为2.54mm IDC母座接口，针位及结构一致，并确认是否带防呆设计。
2）线缆规格
原型号使用3365系列排线，常见为28AWG，替代时需保证导体规格与绝缘一致。
3）长度与定制
标准为3英寸，但实际项目中常需要定制长度或结构，国产方案更具灵活性。
4）使用环境
如存在干扰环境，可考虑屏蔽排线或更高性能材料。
5）国产替代建议
国产线束组件在以下方面更具优势：
•  交期更快
•  成本更低
•  支持定制
•  供应更稳定
适用于批量项目及设备厂导入。
——————————————————————————————————————————————————————————

3M D89114-0131HK-3365/14-D-3 是典型的IDC排线组件，具备良好的通用性与稳定性。在实际应用中，通过合理的国产替代选型，可以在保证性能的前提下优化成本与供应效率，是当前较为常见的工程选择方向。

我们长期专注于3M等品牌线束组件的国产替代与应用方案开发。如果您正在寻找3M D89114相关替代型号或有选型与采购需求，欢迎联系尹经理：18013280527（微信同号），期待与您交流合作。
