压着连接器-提供兼容HRS|DF13C- 5P-1.25V压着连接器替代品

分类：连接器产品 2023-11-20

专业代理销售提供:连接器|线束|线缆产品

------------------------------------------------------------------------------------------------
1、兼容/替代HRS|广濑连接器|Hirose|DF13系列连接器板对FPC连接器产品相关规格与参数:

连接器类型	端子, 插座, 插头, 其他	部件部分
线束品	无, 有	参考规格
安全规格	UL	PIN数	2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 20, 30, 40
(嵌合部分)列数	1, 2	安装间距	1.25 mm
开口间距	1.25 mm	连接器长度(间距方向)	4.15, 5.4, 6.65, 7.15, 7.9, 8.4, 9.15, 9.65, 10.4, 10.9, 11.65, 12.1, 12.15, 12.9, 13.4, 14.15, 14.65, 15.4, 15.9, 16.65, 17.15, 17.9, 18.35, 18.4, 19.15, 19.65, 20.4, 22.15, 22.9, 23.4, 24.6, 27.85, 29.15, 30.85 mm
连接器宽度(纵向)	3.2, 3.4, 3.6, 4.3, 4.8, 5.0, 5.2, 5.5 mm	连接器高度	3.4, 3.6, 4.0, 4.3, 4.8, 5.0, 5.4 mm
安装方法	SMT, DIP穿孔	基板封装设计	板上
基板固定的方法	焊接	交错引线	无
推荐底板厚度		开口方向	笔直, 直角
插拔次数	30, 50	接触部电镀	金, 锡
电镀厚度	0.2, 0.76, 1.0 μm	外壳颜色	米色
接线方法	压着	适合电线类型	离散线
适合电线尺寸(AWG)Min.	26, 30, 32	适合电线尺寸(AWG)Max.	26, 30
适合电线尺寸(2mm)Min.		适合电线尺寸(2mm)Max.
(Max.)使用温度范围	85 ℃	(Min.)使用温度范围	-35 ℃
面板安装方法

------------------------------------------------------------------------------------------------

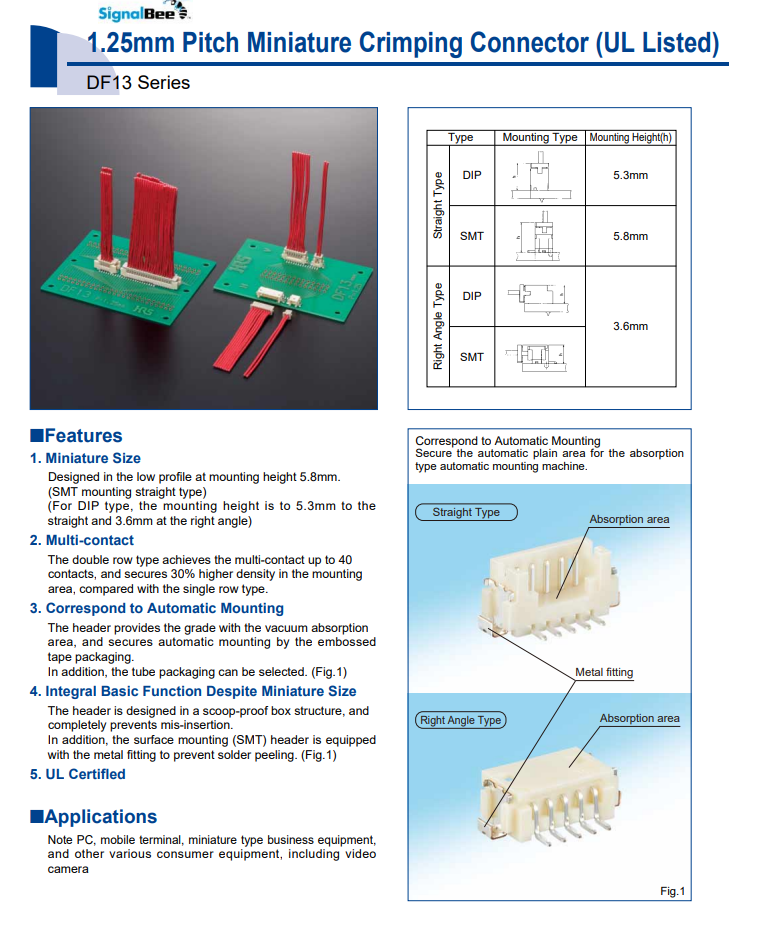

2、兼容/替代HRS|广濑连接器|Hirose|DF13系列连接器板对FPC连接器产品规格书：

------------------------------------------------------------------------------------------------
3、兼容/替代HRS|广濑连接器|Hirose|DF13系列连接器板对FPC连接器产品料号/型号清单：

DF13C- 5P-1.25V

DF13C- 6P-1.25V

DF13C- 7P-1.25V

-------------------------------------------------------------------------------------------------
4、压着连接器-提供兼容HRS|DF13C- 5P-1.25V压着连接器替代品此产品销售商：
BBC电子产品网--代理销售提供【压着连接器-提供兼容HRS|DF13C- 5P-1.25V压着连接器替代品】以及专业代理/生产/销售各种{连接器|线束|线缆产品}；如果您想购买或了解我们可提供哪些连接器|线束|线缆产品解决方案，欢迎通过下面方式联系我们。
