如何选对 Amphenol Pcd 连接器满足电流需求

 一、Amphenol Pcd品牌简介与应用背景
Amphenol Pcd 是业界领先的军用及航天级连接器制造商，提供多系列圆形与矩形连接解决方案，涵盖低功率到极高功率应用中，且具备优异的电磁屏蔽、防尘、防水及高可靠性特性。
其连接器常见应用于航天、舰船、军用设备、e-flight 飞行系统、士兵便携装备等严苛环境，支持 USB、以太网、RF、光纤、音频等多种信号类型，电流范围从数安培到上千安培不等。

二、按电流等级拆分：常见Amphenol Pcd系列
1.低电流（≤10 A）
   – Gladiator 系列：每针连续电流 5 A，适配士兵便携设备，支持 USB 2.0，IP68 防护等级。
   – Stingray 磁吸系列：每针约 5 A，适合快速模块化接驳。
2. 中电流（10–50 A）
   – Luminus 系列：轻量化设计，适用于通用航空和旋翼机，插针尺寸可选，标准可支撑中等电流应用。
   – SIM 系列（EN4165）：多针接触设计，可达 46–80 A 级，列车、军机领域广泛使用。
3. 高电流（≥50 A）
   – 62GB 小型快锁系列：最大单针电流高达 45 A（Size 8），适合混合中高功率负载。
   – Raptor e‑Flight 系列：可支持 275–800 A，专为 eVTOL、航电系统而设。
   – Mini MSD / MSD 系列（Amphenol Pcd 深圳高功率连接器）：170–400 A，适配工业和高压场景。

三、如何根据电流选择正确连接器？
1. 确定实际系统电流需求
   首先计算电源系统或负载所需最大持续电流。例如机器人电机可能需要 200 A，而通信模块只需 5–20 A。
2. 对照系列参数匹配
   – 若电流在 2–10 A，可优选 Gladiator、Stingray 系列；
   – 如在 10–50 A，可选择 Luminus、SIM 或 62GB；
   – 若超过 50 A，应选 Raptor、MSD/Mini MSD 等大电流系列。
3. 考虑环境与安装要求
   航空/航天车辆需轻量化、安全屏蔽、防震防水；而轨道交通需耐高温、抗震动、防腐蚀。
4.接触器规格余量
   建议选择能承受比需电流大 20–30% 的连接器，以确保可靠及长寿命运行。例如需求 300 A，可选择 350–400 A 级连接器。
5. 兼顾插针数量与信号电流混用

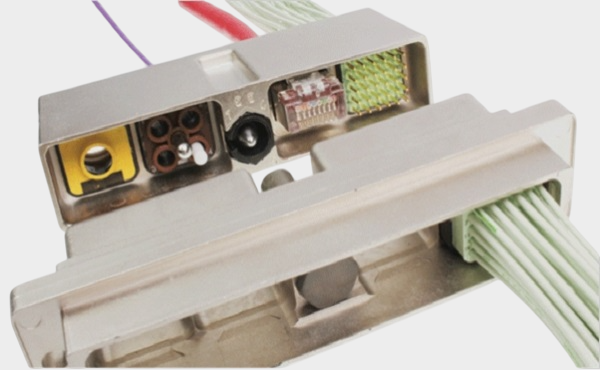

   多针连接器可同时传输高低电流与信号线，降低布线复杂度。如 62GB 式中小混合功率应用。

四、选择建议流程示意
1. 梳理应用电流需求。
2. 确定环境条件（航天/舰船/工业）。
3. 分级筛选连接器系列：
  • ≤10 A → Gladiator / Stingray；
  • 10–50 A → Luminus / SIM / 62GB；
  • ≥50 A → Raptor / MSD。
4. 考虑电磁兼容、防护等级、重量比等性能。
5. 预留一定安全裕量，结合成本与架构优化最终确定。

五、总结
选择 Amphenol Pcd 连接器关键在于准确量化电流需求，并结合工作环境及防护需求，从 Gladiator、Luminus 到 Raptor、MSD 等系列，根据电流等级实现精准匹配。合理留余裕、注重 EMI 屏蔽与重量优化，是在军事、航天、工业系统中实现稳定可靠连接的基础。
